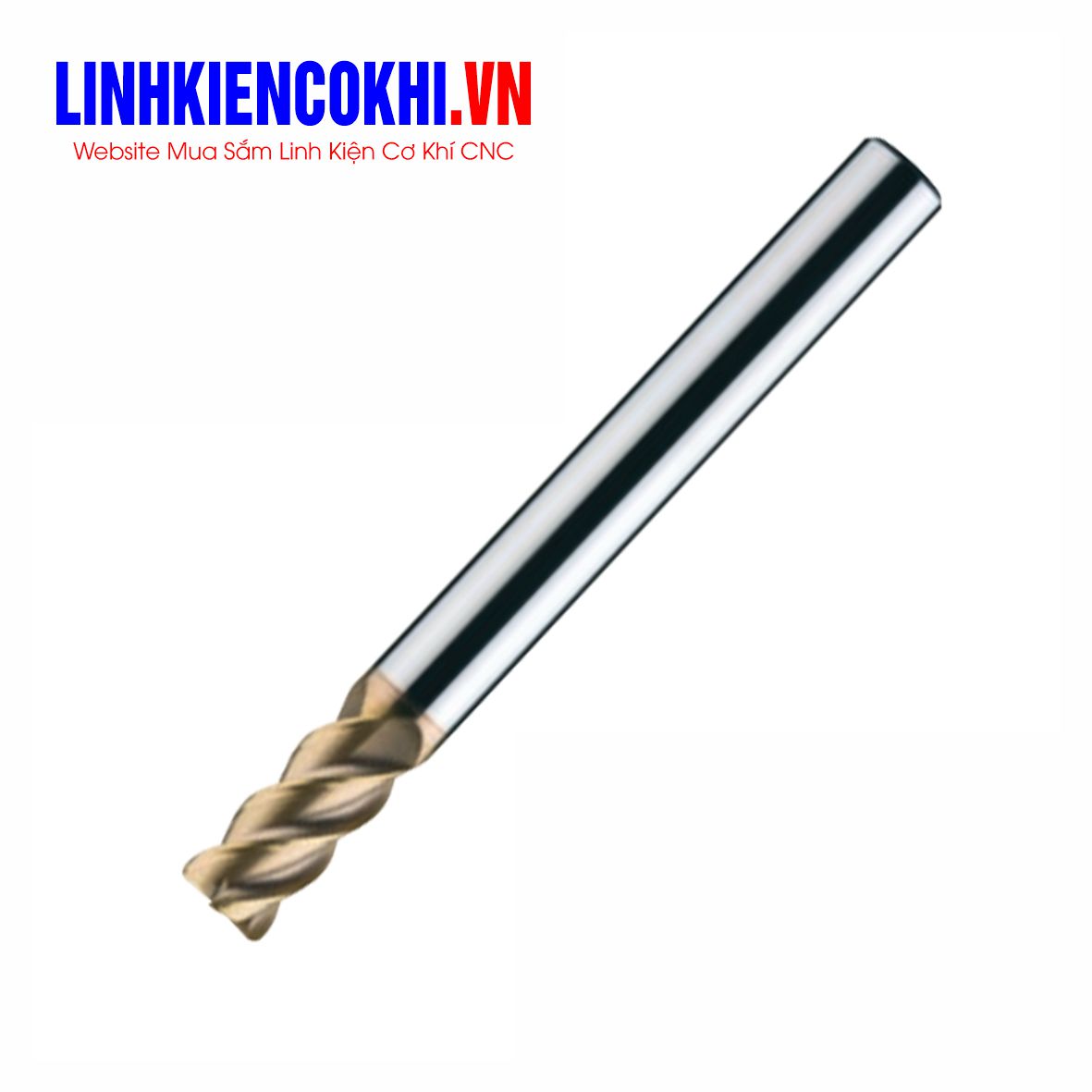

Dao Phay 4 Me Bo Góc R Xoắn 45 Độ Thép Trước Sau Nhiệt 50~62Hrc 4CRL JJTool

4CRL JJTool là dòng dao phay ngón 4 me bo góc R, góc xoắn 45°, chuyên dùng cho gia công thép trước nhiệt và thép sau nhiệt có độ cứng khoảng 50–62HRC. Thiết kế 4 me kết hợp góc xoắn lớn hướng tới khả năng cắt ổn định, phù hợp cho các nguyên công bán tinh và tinh trong gia công khuôn mẫu.

Phần Corner Radius – bo góc R giúp gia cường vị trí giao giữa lưỡi đáy và lưỡi cạnh, giảm nguy cơ sứt mẻ góc khi gia công vật liệu cứng. Đây là lựa chọn phù hợp cho các chi tiết cần kết hợp giữa phay đáy, phay thành và tạo góc chuyển tiếp R.

Đặc điểm nổi bật

• Thiết kế 4 me cắt, tăng số lưỡi tham gia cắt trong mỗi vòng quay.
• Góc xoắn 45° hỗ trợ quá trình cắt êm và ổn định.
• Đầu phẳng bo góc R – Corner Radius, tăng độ bền vùng góc lưỡi.
• Kết cấu Solid Carbide có độ cứng vững cao.
• Chuyên dùng cho thép trước nhiệt và sau nhiệt 50–62HRC.
• Phù hợp với các nguyên công bán tinh và phay tinh.
• Có thể ứng dụng cho phay cạnh, phay vai, phay đáy và phay biên dạng.
• Phù hợp với gia công khuôn mẫu và chi tiết cơ khí chính xác trên máy CNC.

Vật liệu gia công phù hợp

4CRL JJTool hướng tới gia công các nhóm vật liệu như thép khuôn trước nhiệt, thép khuôn sau nhiệt, SKD11, SKD61, H13, thép dụng cụ và thép hợp kim đã nhiệt luyện.

Đối với vật liệu ở vùng độ cứng cao 60–62HRC, cần đảm bảo độ cứng vững của máy và gá kẹp, kiểm soát độ đảo dao và hạn chế chiều dài nhô dao không cần thiết.

Ứng dụng

4CRL phù hợp cho phay hốc, phay vai, phay thành, phay đáy, phay biên dạng và gia công các góc chuyển tiếp R trên thép cứng.

Dòng dao này có thể ứng dụng trong sản xuất khuôn ép nhựa, khuôn dập, lõi khuôn, insert khuôn, chi tiết máy chính xác và các linh kiện sau nhiệt luyện.

Ưu điểm của góc xoắn 45°

Góc xoắn 45° giúp quá trình lưỡi cắt đi vào và thoát khỏi vật liệu diễn ra tuần tự hơn. Trong các nguyên công phay cạnh và phay tinh, đặc tính này hỗ trợ giảm va đập cắt và duy trì quá trình gia công ổn định.

Kết hợp 4 me + xoắn 45° + bo góc R, 4CRL phù hợp với những nguyên công cần cân bằng giữa độ cứng vững của dụng cụ, độ bền góc lưỡi và chất lượng bề mặt.

Ưu điểm của thiết kế bo góc R

Ở dao phay đầu vuông, góc giao giữa lưỡi đáy và lưỡi cạnh là khu vực chịu tải lớn và dễ phát sinh sứt mẻ khi gia công thép cứng.

Thiết kế Corner Radius tạo bán kính chuyển tiếp tại vị trí này, giúp phân bố tải cắt tốt hơn và tăng độ bền của góc dao. Đồng thời, phần đáy vẫn giữ đặc tính của dao phay phẳng, thuận lợi cho nhiều nguyên công khuôn mẫu.

Thông số đặc trưng

Series: 4CRL
Kiểu dao: Corner Radius End Mill
Số me: 4 me
Góc xoắn: 45°
Kiểu đầu: Phẳng bo góc R
Vật liệu dao: Solid Carbide
Dải độ cứng ứng dụng: 50–62HRC
Ứng dụng chính: Phay bán tinh, phay tinh và gia công khuôn mẫu
Thương hiệu: JJTool – Korea
