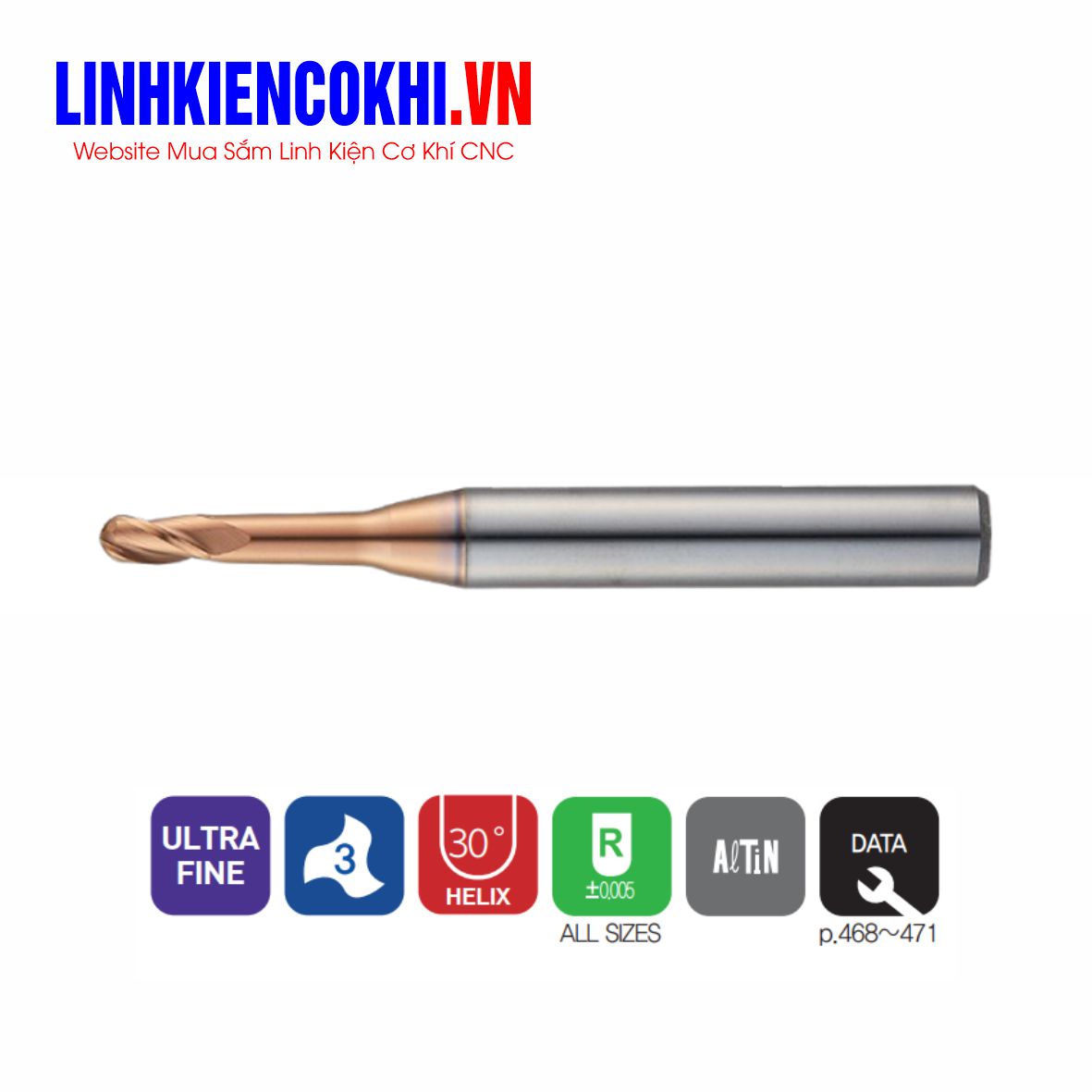

Dao phay cổ dài côn đầu cầu 3me 70HRC ZSTNB30 Widin

Dao phay cầu ZSTNB30 WIDIN là dòng dao phay cầu 3 me cổ côn – 3 Flutes Tapered Neck Type Ball Nose End Mill, chuyên dùng để gia công hốc sâu, lòng khuôn, thành nghiêng và các bề mặt 3D phức tạp trên thép khuôn, thép sau nhiệt có độ cứng cao.

Thiết kế cổ côn Tapered Neck giúp tăng độ cứng vững so với dạng cổ thẳng, hạn chế rung động và giảm nguy cơ gãy dao khi gia công với chiều dài vươn lớn. Cấu trúc 3 me cắt tạo sự cân bằng giữa khả năng thoát phoi và năng suất, phù hợp cho nguyên công bán tinh và tinh trên máy CNC tốc độ cao.

ZSTNB30 được chế tạo từ Ultra Fine Carbide, sử dụng lớp phủ AlTiN-HH có khả năng chịu nhiệt và chống mài mòn tốt. Các mã thuộc series này có nhiều lựa chọn về đường kính, chiều dài cổ và chiều dài tổng; chẳng hạn phiên bản Ø4 mm có chiều dài cổ 60 mm và chiều dài tổng 110 mm.

Ưu điểm nổi bật

• Thiết kế 3 me cắt giúp tăng năng suất và duy trì khả năng thoát phoi.
• Cổ côn Tapered Neck tăng độ cứng vững khi gia công sâu.
• Đầu cầu phù hợp phay biên dạng cong và bề mặt 3D.
• Góc xoắn 30° giúp quá trình cắt ổn định.
• Nền carbide hạt siêu mịn Ultra Fine Carbide cho độ bền cao.
• Lớp phủ AlTiN-HH tăng khả năng chịu nhiệt và chống mài mòn.
• Dung sai bán kính cầu chính xác, phù hợp gia công khuôn yêu cầu cao.
• Chuyên dùng cho nhóm vật liệu cứng khoảng 50–70HRC.

Vật liệu gia công phù hợp

• Thép khuôn sau nhiệt từ 50–70HRC.
• SKD11.
• SKD61.
• DC53.
• H13.
• S136.
• Thép dụng cụ.
• Thép hợp kim đã tôi cứng.

Thông số kỹ thuật

• Series: ZSTNB30
• Tên tiếng Anh: 3 Flutes Tapered Neck Type Ball Nose End Mill
• Loại dao: Dao phay cầu cổ côn
• Số me cắt: 3 me
• Góc xoắn: 30°
• Vật liệu dao: Ultra Fine Carbide
• Lớp phủ: AlTiN-HH
• Kiểu cổ: Tapered Neck Type
• Dung sai bán kính R: ±0,005 mm cho tất cả kích thước
• Nhóm vật liệu ứng dụng: ISO H, thép cứng khoảng 50–70HRC
• Kích thước: Có nhiều lựa chọn về đường kính, chiều dài cổ, chiều dài cắt, chuôi và chiều dài tổng

Thông số chi tiết cần lựa chọn theo đúng mã đặt hàng ZSTNB30 vì mỗi phiên bản có chiều dài cổ và kích thước chuôi khác nhau. Trang sản phẩm chính thức ghi nhận các cấu hình Ø2–Ø4 mm, 3 me, phủ AlTiN-HH và nhiều chiều dài cổ từ ngắn đến 60 mm hoặc hơn.

Ứng dụng

• Gia công lòng khuôn sâu.
• Phay bề mặt cong và biên dạng 3D.
• Gia công thành khuôn có độ nghiêng.
• Gia công gân khuôn và các vị trí khó tiếp cận.
• Phay bán tinh và gia công tinh thép sau nhiệt.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập và khuôn đúc.
• Gia công chi tiết cơ khí chính xác trên máy CNC tốc độ cao.
