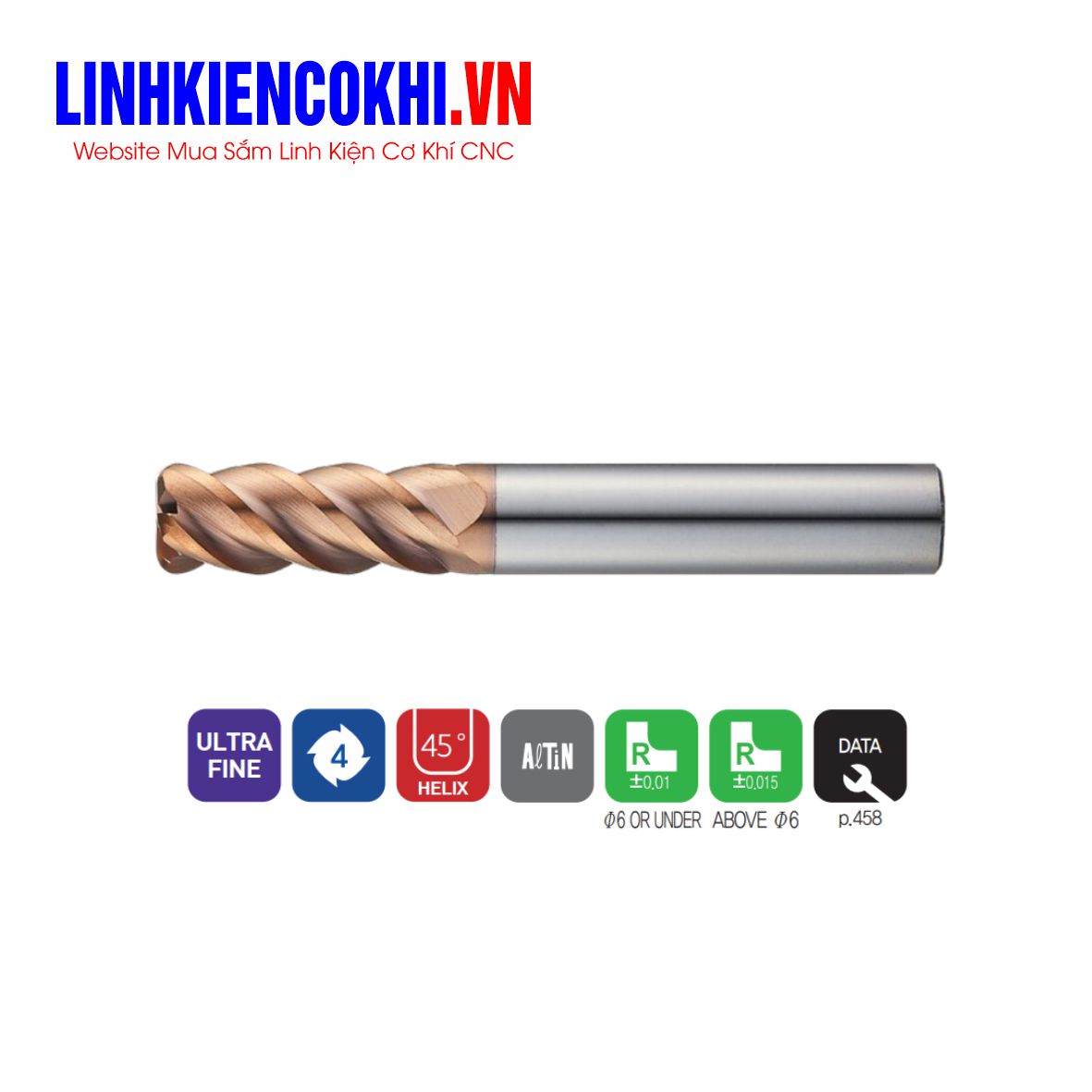

Dao phay bo góc 4 me cắt chạy 70HRC ZR714 Widin

Dao phay bo góc ZR714 của WIDIN là dòng dao phay bo góc carbide 4 me (4 Flutes Radius End Mill) chuyên gia công tinh khuôn mẫu và thép cứng có độ cứng lên đến 70HRC. Sản phẩm được phát triển nhằm đáp ứng yêu cầu gia công tốc độ cao, đạt độ chính xác và chất lượng bề mặt vượt trội trên các trung tâm gia công CNC hiện đại.

Được chế tạo từ Ultra Fine Carbide kết hợp lớp phủ AlTiN, dao mang lại khả năng chịu nhiệt, chống mài mòn và chống sứt mẻ hiệu quả khi gia công liên tục. Thiết kế 4 me cắt cùng góc xoắn 45° giúp giảm rung động, tăng độ ổn định và tạo bề mặt gia công mịn hơn. Phần bo góc R (Corner Radius) giúp gia cường mép cắt, hạn chế tập trung ứng suất tại góc dao, từ đó kéo dài tuổi thọ dụng cụ và nâng cao độ ổn định trong gia công tinh khuôn mẫu.

Ưu điểm nổi bật

• ✔ Carbide hạt siêu mịn Ultra Fine Carbide có độ cứng và độ bền cao.
• ✔ Lớp phủ AlTiN tăng khả năng chịu nhiệt và chống mài mòn.
• ✔ Thiết kế 4 me cắt nâng cao năng suất gia công.
• ✔ Góc xoắn 45° giúp giảm rung, tăng độ ổn định khi cắt.
• ✔ Thiết kế Corner Radius tăng độ bền mép cắt và giảm nguy cơ sứt mẻ.
• ✔ Gia công ổn định trên thép cứng đến khoảng 70HRC.
• ✔ Cho chất lượng bề mặt hoàn thiện cao, phù hợp gia công khuôn chính xác.
• ✔ Thích hợp cho gia công tốc độ cao (High Speed Machining).

Vật liệu gia công phù hợp

• ✅ Thép sau nhiệt 55–70HRC
• ✅ SKD11
• ✅ SKD61
• ✅ DC53
• ✅ H13
• ✅ Thép khuôn
• ✅ Thép hợp kim
• ✅ Thép tiền tôi
• ✅ Đồng hợp kim (gia công tinh)

Thông số kỹ thuật

• Series: ZR714
• Loại dao: 4 Flutes Radius End Mill
• Số me cắt: 4 me
• Góc xoắn: 45°
• Vật liệu: Ultra Fine Carbide
• Lớp phủ: AlTiN
• Dung sai bán kính R:
  • Ø6 trở xuống: ±0.01 mm
  • Trên Ø6: ±0.015 mm
• Dung sai đường kính dao:
  • D ≤ Ø6: 0 ~ -0.012 mm
  • D Ø8–Ø12: 0 ~ -0.015 mm
• Đường kính tiêu chuẩn: Ø3 – Ø12 mm
• Ứng dụng: Gia công tinh, phay biên dạng, phay thành, phay hốc và hoàn thiện khuôn mẫu CNC.

Ứng dụng

• Gia công khuôn ép nhựa.
• Gia công khuôn đột dập.
• Gia công khuôn dập nguội.
• Gia công khuôn chính xác.
• Linh kiện ô tô, xe máy.
• Linh kiện điện tử và bán dẫn.
• Chi tiết cơ khí chính xác.
• Gia công tinh trên máy CNC tốc độ cao.
