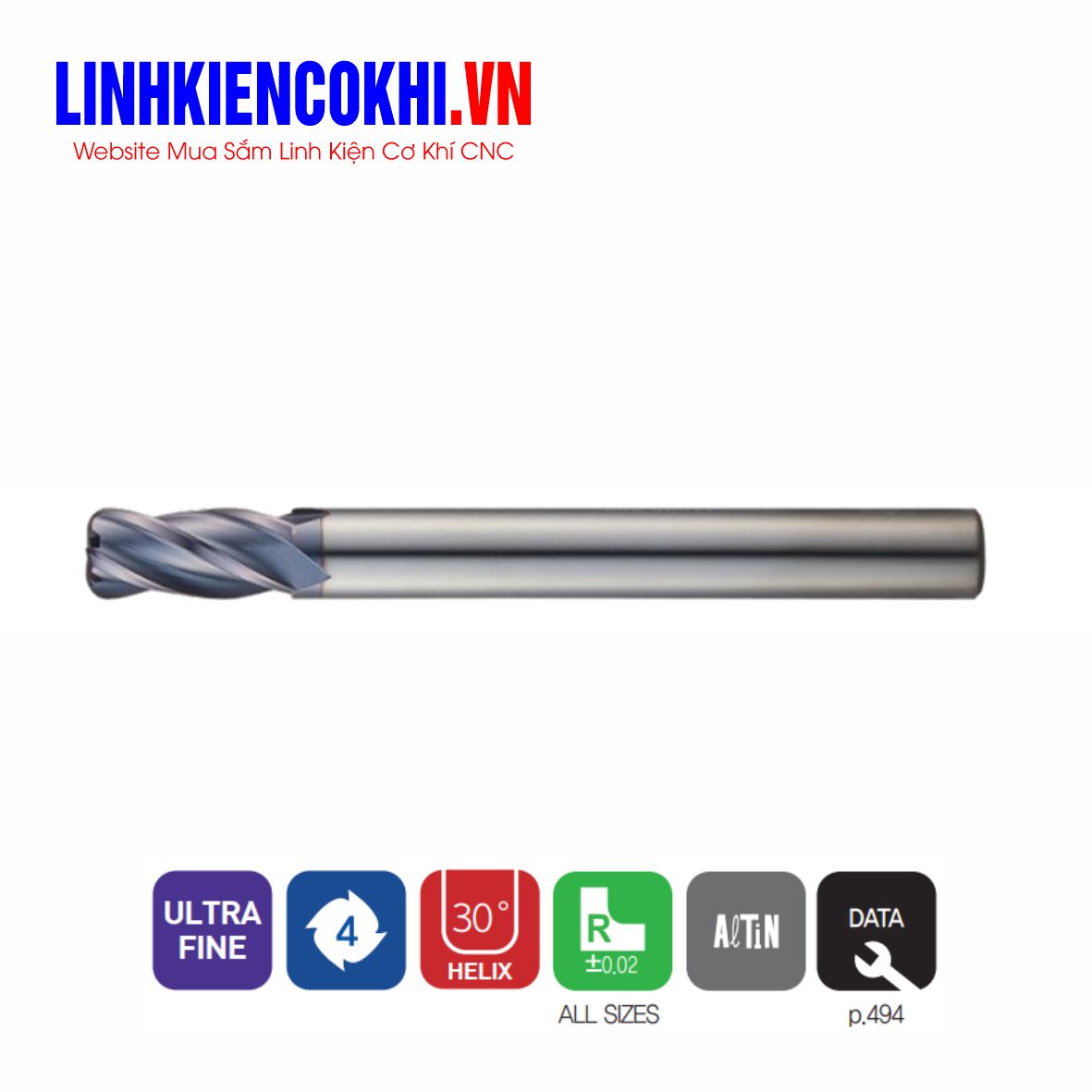

Dao phay bo góc 4 me dài 30~50HRC ZR524 Widin

ZR524 WIDIN là dòng dao phay bo góc 4 me cán dài (4 Flutes Long Shank Radius Endmill) chuyên dùng cho gia công thép và thép hợp kim trong dải độ cứng khoảng 30~50HRC.

Dao sử dụng carbide hạt siêu mịn Ultra Fine, lớp phủ AlTiN, góc xoắn 30° và thiết kế Corner Radius – bo R. Kết cấu Long Shank – cán dài giúp tăng khả năng tiếp cận các hốc sâu, thành cao và những khu vực mà dao chiều dài tiêu chuẩn khó gia công.

Với thiết kế 4 me cắt, ZR524 có độ cứng vững tốt và số lưỡi cắt tham gia gia công lớn, phù hợp cho các nguyên công phay bán tinh, phay tinh, phay cạnh và phay biên dạng trong sản xuất khuôn mẫu và cơ khí chính xác.

Đặc điểm nổi bật

• Thiết kế 4 me cắt, tăng độ cứng vững và khả năng gia công ổn định.
• Dạng Long Shank – cán dài, thuận lợi khi gia công hốc sâu và vị trí khó tiếp cận.
• Góc lưỡi cắt Corner Radius – bo R, giúp tăng độ bền tại góc dao.
• Độ chính xác bán kính R ±0.02 mm trên toàn bộ kích thước của series.
• Góc xoắn 30° Helix, hỗ trợ quá trình cắt ổn định.
• Vật liệu Ultra Fine Grain Carbide, có độ cứng và khả năng chống mài mòn tốt.
• Lớp phủ AlTiN hỗ trợ chịu nhiệt và nâng cao tuổi thọ lưỡi cắt.
• Phù hợp gia công thép trong dải độ cứng khoảng 30~50HRC.
• Thiết kế 4 me phù hợp cho các nguyên công bán tinh và tinh cần độ ổn định và chất lượng bề mặt tốt.

Vật liệu gia công phù hợp

ZR524 WIDIN phù hợp cho:

• Thép carbon.
• Thép hợp kim.
• Thép khuôn.
• Thép tiền tôi.
• Thép sau nhiệt trong phạm vi độ cứng phù hợp.
• Các loại thép có độ cứng khoảng 30~50HRC.

Ứng dụng

Dao phay bo góc ZR524 phù hợp cho:

• Phay hốc sâu.
• Phay thành và phay vai sâu.
• Phay biên dạng 2D, 3D.
• Gia công góc lượn R.
• Phay bán tinh và phay tinh.
• Gia công lòng khuôn và lõi khuôn.
• Gia công các chi tiết có thành cao.
• Gia công khuôn mẫu và chi tiết cơ khí chính xác.
• Các vị trí cần chiều dài tiếp cận lớn hơn dao tiêu chuẩn.

Do ZR524 là dòng Long Shank, khi gia công nên sử dụng chiều dài nhô dao ngắn nhất có thể theo điều kiện thực tế để tăng độ cứng vững, hạn chế rung động và cải thiện tuổi thọ dụng cụ.

Thông số kỹ thuật

Series: ZR524
Loại dao: 4 Flutes Long Shank Radius Endmill
Số me: 4 me
Kiểu góc: Corner Radius – Bo R
Độ chính xác R: ±0.02 mm – All Sizes
Góc xoắn: 30°
Vật liệu: Ultra Fine Grain Carbide
Lớp phủ: AlTiN
Dải độ cứng ứng dụng: 30~50HRC
Đặc điểm: Long Shank – cán dài
Thương hiệu: WIDIN – Korea
