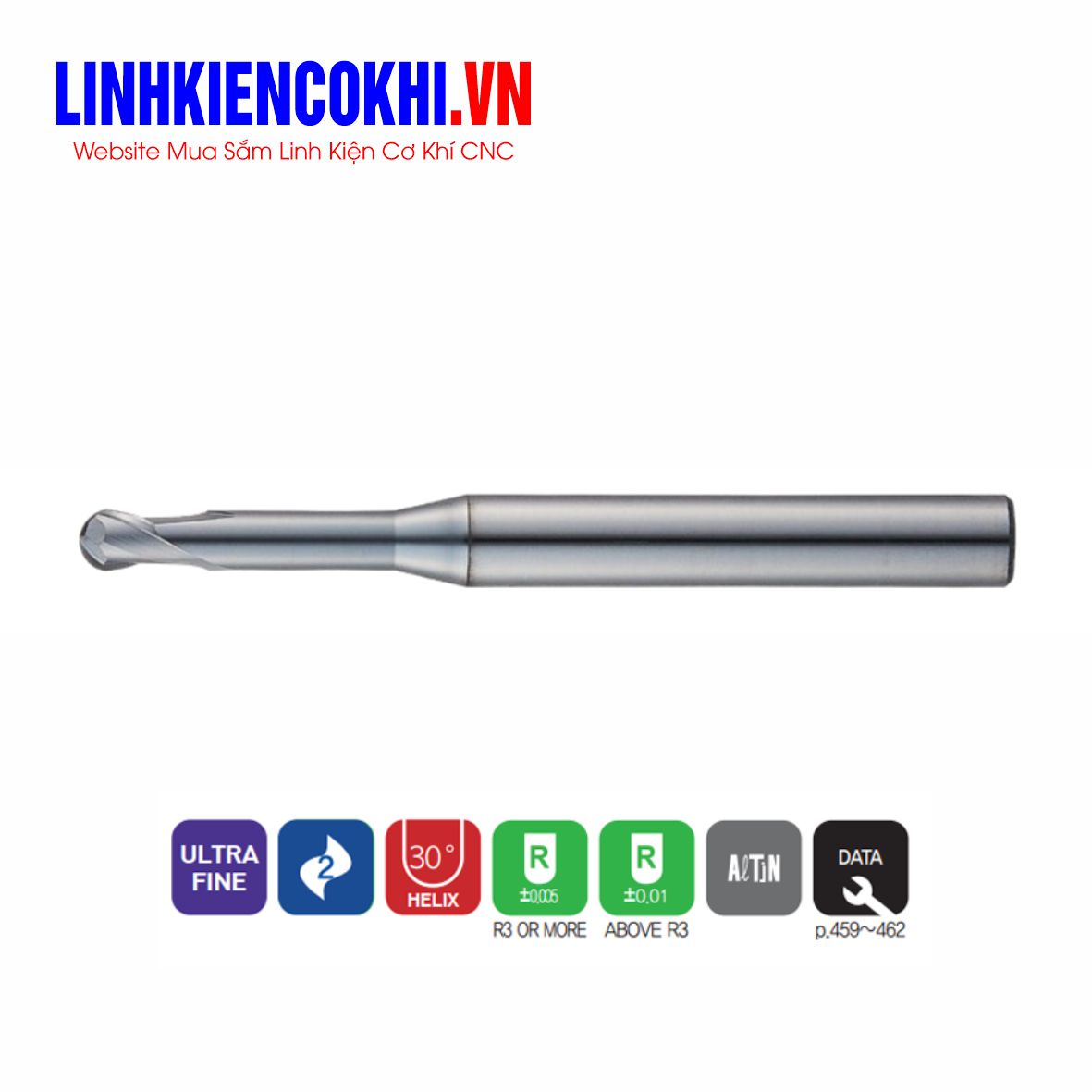

Dao phay cầu cổ dài 55HRC WB712 plus Widin

Dao phay cầu WB712+ WIDIN là dòng dao phay cầu carbide 2 me dạng cổ dài – Rib Type Ball Nose End Mill, chuyên dùng để gia công các hốc sâu, rãnh hẹp, gân khuôn và bề mặt 3D phức tạp. Phần cổ được thu nhỏ giúp lưỡi cắt tiếp cận sâu hơn, đồng thời hạn chế thân dao va chạm với thành chi tiết.

WB712+ sử dụng nền Ultra Fine Carbide, thiết kế 2 me cắt, góc xoắn 30° và lớp phủ AlTiN. Cấu hình này hỗ trợ thoát phoi, giảm lực cắt và tăng khả năng chống mài mòn khi gia công thép khuôn và thép đã nhiệt luyện. Tài liệu WIDIN cũng cung cấp riêng chế độ cắt cho series WB712+, cho thấy đây là dòng dao chuyên dụng có nhiều kích thước chiều dài cổ và điều kiện gia công khác nhau.

Thiết kế đầu cầu phù hợp cho phay biên dạng, phay lòng khuôn, gia công bề mặt cong và hoàn thiện các góc chuyển tiếp. Dao đặc biệt thích hợp cho gia công bán tinh và tinh khuôn ép nhựa, khuôn đúc, khuôn dập và các chi tiết cơ khí chính xác.

Ưu điểm nổi bật

• Carbide hạt siêu mịn Ultra Fine Carbide.
• Thiết kế 2 me cắt giúp thoát phoi hiệu quả.
• Góc xoắn 30° hỗ trợ cắt êm và giảm lực cắt.
• Lớp phủ AlTiN tăng khả năng chịu nhiệt và chống mài mòn.
• Dạng Rib Type phù hợp gia công gân khuôn, rãnh hẹp và hốc sâu.
• Đầu cầu thích hợp gia công biên dạng 3D và bề mặt cong.
• Có nhiều chiều dài cổ để lựa chọn theo độ sâu gia công.
• Phù hợp gia công bán tinh và tinh thép khuôn đến khoảng 55HRC.

Vật liệu gia công phù hợp

• Thép carbon.
• Thép hợp kim.
• Thép tiền tôi.
• Thép khuôn đến khoảng 55HRC.
• P20, NAK80.
• SKD61, H13.
• SKD11 và DC53 trong điều kiện gia công phù hợp.
• Gang và vật liệu khuôn thông dụng.

Thông số kỹ thuật

• Series: WB712+
• Loại dao: Rib Type Ball Nose End Mill
• Kiểu đầu dao: Đầu cầu
• Số me cắt: 2 me
• Góc xoắn: 30°
• Vật liệu dao: Ultra Fine Carbide
• Lớp phủ: AlTiN
• Kiểu cổ: Cổ thu nhỏ, chiều dài cổ mở rộng
• Dung sai bán kính R:
  • R3 trở xuống: ±0,005 mm
  • Trên R3: ±0,01 mm
• Ứng dụng chính: Phay gân khuôn, rãnh hẹp, hốc sâu, biên dạng 3D, bán tinh và gia công tinh

Các đặc điểm 2 me, góc xoắn 30°, lớp phủ AlTiN và dung sai bán kính được thể hiện trực tiếp trên tài liệu sản phẩm; dòng WB712+ cũng được ghi nhận là phiên bản thay thế sử dụng lớp phủ AlTiN.

Ứng dụng

• Gia công gân khuôn ép nhựa.
• Gia công rãnh sâu và rãnh hẹp.
• Phay lòng khuôn và hốc khuôn.
• Gia công bề mặt cong 3D.
• Phay các góc chuyển tiếp.
• Gia công khuôn đúc nhôm.
• Gia công điện cực và chi tiết chính xác.
• Gia công bán tinh và tinh trên trung tâm CNC.
