Dao phay côn đầu phẳng 4 me 30~50HRC TPRE4-300 Widin

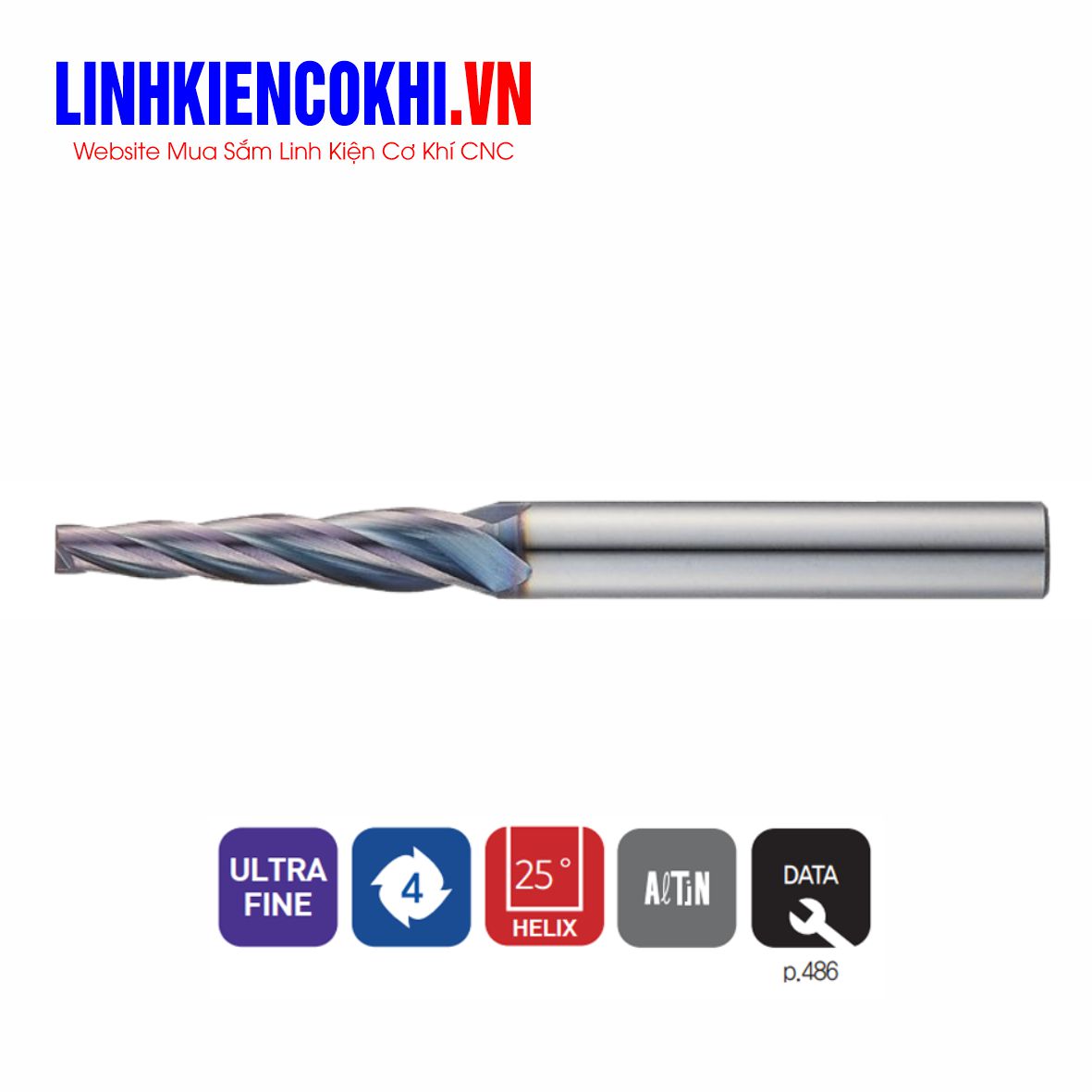

WIDIN TPRE4-300 là dòng dao phay carbide 4 me đầu phẳng, thân côn 3°, thuộc nhóm 4 Flutes Tapered Square Endmill. Dòng này chuyên dùng cho gia công rib khuôn, thành nghiêng 3°, rãnh sâu và các vị trí cần dao nhỏ nhưng chiều dài vươn lớn.

Thiết kế thân côn giúp tiết diện dao tăng dần về phía cán, nhờ đó tăng độ cứng vững so với dạng cổ thẳng nhỏ kéo dài. Đây là lợi thế rõ rệt khi gia công khuôn sâu hoặc các biên dạng có draft angle.

Đặc điểm nổi bật

• 4 me cắt
• Dạng Tapered Square Endmill – đầu phẳng thân côn
• Góc côn 3°
• Góc xoắn 25°
• Vật liệu Ultra Fine Carbide
• Lớp phủ AlTiN
• Dung sai cán h6
• Thiết kế tapered rib giúp tăng độ cứng vững
• Phù hợp gia công bán tinh và tinh
• Tối ưu cho các vị trí sâu, hẹp và có thành nghiêng

Vật liệu gia công

TPRE4-300 phù hợp với các nhóm vật liệu như:

• Thép carbon
• Thép hợp kim
• Thép tiền tôi 30~50HRC
• SKD11
• SKD61
• Thép khuôn
• Gang
• Một số vật liệu cơ khí chính xác khác

Trong đó, nhóm thép tiền tôi 30~50HRC là vùng ứng dụng rất phù hợp của dòng TPRE.

Ứng dụng phù hợp

TPRE4-300 đặc biệt phù hợp cho:

• Gia công rib khuôn
• Phay rãnh sâu
• Phay thành nghiêng 3°
• Gia công khuôn ép nhựa
• Khuôn điện tử
• Chi tiết connector
• Hốc sâu và rãnh hẹp
• Các vị trí cần dao đường kính nhỏ nhưng phải vươn sâu
• Gia công chi tiết 3D có draft angle

Điểm mạnh của góc côn 3°

So với TPRE4-050, -075, -100 hay -200, dòng TPRE4-300 có góc côn lớn hơn – 3°, vì vậy thân dao tăng tiết diện nhanh hơn theo chiều dài.

Điều này mang lại hai lợi ích chính:

1. Tăng độ cứng vững
Khi dao phải vươn sâu, thân côn 3° giúp hạn chế độ võng và rung tốt hơn so với cổ thẳng.

2. Phù hợp trực tiếp với thành khuôn 3°
Nếu chi tiết có draft angle khoảng 3°, TPRE4-300 giúp tận dụng tối đa hình học thân dao mà vẫn tránh va chạm với thành khuôn.

Phân biệt nhanh dòng TPRE4

• TPRE4-050 → côn 0.5°
• TPRE4-075 → côn 0.75°
• TPRE4-100 → côn 1°
• TPRE4-150 → côn 1.5°
• TPRE4-200 → côn 2°
• TPRE4-300 → côn 3°

Khi chọn dao, ngoài đường kính D và chiều dài L1, nên xác định luôn góc nghiêng của thành khuôn để chọn đúng series.

Điểm đáng chú ý của TPRE4-300

4 me | côn 3° | Helix 25° | Ultra Fine Carbide | AlTiN | chuyên rib và thành nghiêng sâu | phù hợp thép 30~50HRC

Đây là dòng nên định vị rõ trên website là dao phay côn đầu phẳng chuyên gia công rib khuôn và thành nghiêng 3°, thay vì chỉ mô tả chung là dao phay carbide.
