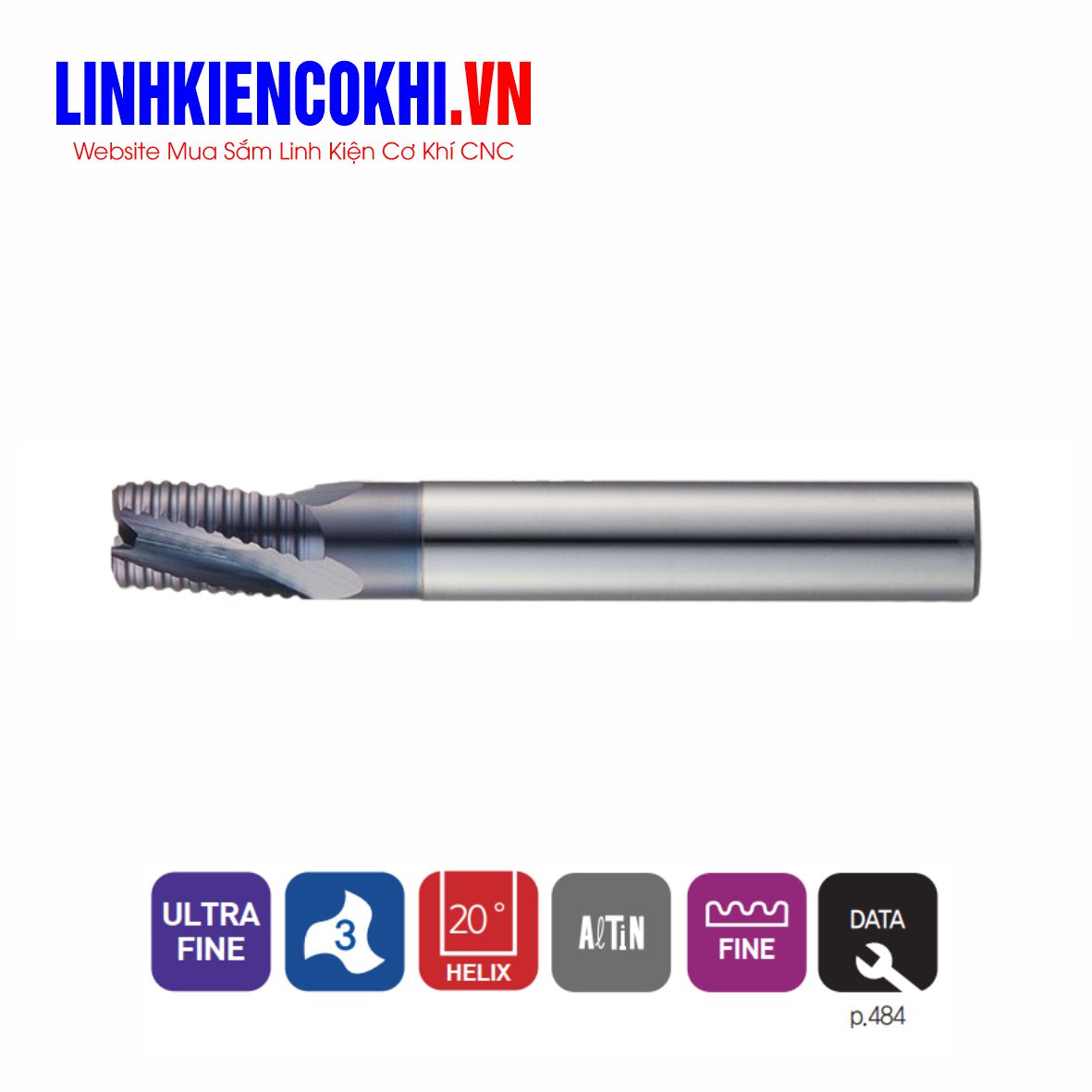

Dao phay thô răng cưa 3 me 30~50HRC PK503 Widin

PK503 WIDIN là dòng 3 Flutes Roughing Endmill thuộc Zamus Classic Series, được thiết kế chuyên cho gia công phá thô tốc độ cao trên thép có độ cứng 30–50HRC. Thiết kế lưỡi cắt răng cưa (Roughing Geometry) giúp chia nhỏ phoi, giảm lực cắt, hạn chế rung động và tăng đáng kể khả năng bóc tách vật liệu so với dao phay ngón thông thường.

Dao được chế tạo từ Ultra Fine Carbide, phủ AlTiN chịu nhiệt cao, phù hợp cho gia công liên tục ở tốc độ cao. Thiết kế 3 me cắt, góc xoắn 20° cùng phần cổ giảm (Neck Type) giúp tăng độ cứng vững, giảm hiện tượng va chạm khi gia công rãnh và hốc sâu. PK503 đặc biệt phù hợp cho các công đoạn phá thô trước khi chuyển sang dao bán tinh và tinh, giúp rút ngắn thời gian chu kỳ và tăng hiệu suất sản xuất.

Ưu điểm nổi bật

• ✔ Thiết kế răng cưa (Roughing Endmill) giúp chia nhỏ phoi và giảm tải cắt.
• ✔ 3 me cắt cân bằng giữa khả năng thoát phoi và năng suất.
• ✔ Góc xoắn 20° giúp tăng độ ổn định khi cắt phá.
• ✔ Thiết kế Neck Type giảm va chạm khi gia công hốc và rãnh sâu.
• ✔ Ultra Fine Carbide cho độ cứng và độ bền cao.
• ✔ Lớp phủ AlTiN chịu nhiệt, chống mài mòn hiệu quả.
• ✔ Cho phép gia công liên tục từ ăn dao theo trục Z đến phay rãnh, nâng cao năng suất sản xuất.

Vật liệu gia công phù hợp

• ✅ Thép carbon (HB ≤225)
• ✅ Thép hợp kim (HB225–325)
• ✅ Thép tiền tôi 30–50HRC ⭐
• ✅ SKD61 (đến khoảng 55HRC)
• ✅ SKD11 (đến khoảng 55HRC)
• ✅ Gang FCD500
• ✅ Inox
• ✅ Đồng

Theo khuyến nghị của WIDIN, PK503 đạt hiệu quả tốt nhất (◎) khi gia công thép tiền tôi 30–50HRC, đồng thời vẫn gia công tốt trên thép carbon, thép hợp kim, gang và inox.

Thông số kỹ thuật

• Series: PK503
• Tên tiếng Anh: 3 Flutes Roughing Endmill
• Loại dao: Dao phay thô răng cưa
• Số me cắt: 3 me
• Kiểu đầu dao: Square End
• Thiết kế: Neck Type
• Góc xoắn: 20°
• Vật liệu: Ultra Fine Carbide
• Lớp phủ: AlTiN
• Dung sai đường kính cắt:
  • Ø6: -0.03 ~ -0.105 mm
  • Ø8–Ø10: -0.04 ~ -0.15 mm
  • Ø12–Ø16: -0.05 ~ -0.18 mm
  • Ø20: -0.065 ~ -0.225 mm
• Dung sai chuôi: h6 (đến Ø6)
• Đường kính dao: Ø6, Ø8, Ø10, Ø12, Ø14, Ø16, Ø20
• Chiều dài cắt: 9–30 mm
• Chiều dài tổng: 57–104 mm
• Ứng dụng: Phá thô, phay rãnh, phay hốc, gia công khuôn mẫu và chi tiết cơ khí chính xác trên máy CNC.

Ứng dụng

• Gia công phá thô khuôn ép nhựa.
• Gia công khuôn dập.
• Phay rãnh sâu.
• Gia công hốc khuôn.
• Phay phá chi tiết cơ khí.
• Gia công thép tiền tôi trước công đoạn bán tinh và tinh.
• Gia công CNC năng suất cao.
