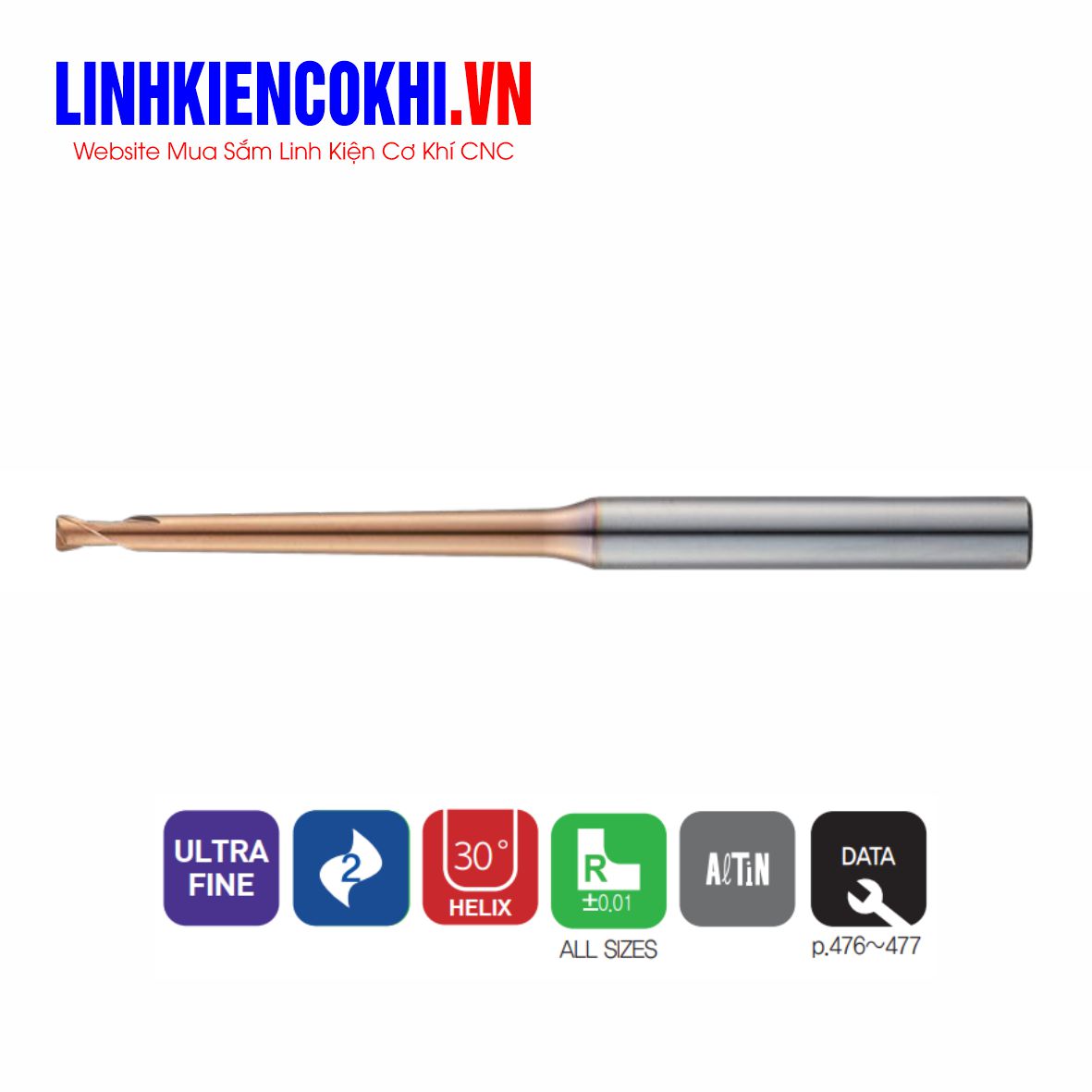

Dao phay côn cổ dài đầu phẳng bo góc 70HRC ZSTNR Widin

Dao phay ZSTNR WIDIN là dòng 2 Flutes Tapered Neck Type Radius Endmill thuộc series Zamus Star, được thiết kế chuyên biệt cho gia công khuôn mẫu chính xác, đặc biệt là các hốc sâu, thành nghiêng, bề mặt có góc thoát (Draft Angle) và các vị trí yêu cầu bo góc R trên thép cứng đến 70HRC.

Khác với dòng cổ thẳng, thiết kế cổ côn (Tapered Neck) giúp tăng đáng kể độ cứng vững của dao, giảm rung động, hạn chế hiện tượng chatter và giảm nguy cơ va chạm giữa thân dao với thành khuôn khi gia công sâu. Kết hợp bo góc R (Corner Radius) giúp tăng độ bền mép cắt, hạn chế sứt mẻ và nâng cao chất lượng bề mặt gia công. Đây là dòng dao được WIDIN khuyến nghị sử dụng cho gia công khuôn có góc thoát và các bề mặt nghiêng phức tạp.

Dao được chế tạo từ Ultra Fine Carbide, phủ AlTiN-HH, sử dụng 2 me cắt với góc xoắn 30°, mang lại khả năng chịu nhiệt cao, tuổi thọ dài và hiệu quả gia công ổn định trên vật liệu đã nhiệt luyện.

Ưu điểm nổi bật

• ✔ Thiết kế Tapered Neck tăng độ cứng vững khi gia công hốc sâu.
• ✔ Bo góc R (Corner Radius) tăng tuổi thọ dao và giảm sứt mẻ lưỡi cắt.
• ✔ Giảm rung động và hiện tượng chatter khi gia công tốc độ cao.
• ✔ Gia công trực tiếp các góc bo R với độ chính xác cao.
• ✔ 2 me cắt giúp thoát phoi tốt và giảm lực cắt.
• ✔ Góc xoắn 30° cho quá trình cắt ổn định.
• ✔ Ultra Fine Carbide có khả năng chống mài mòn vượt trội.
• ✔ Lớp phủ AlTiN-HH chịu nhiệt cao, phù hợp gia công thép 50–70HRC.

Vật liệu gia công phù hợp

• ✅ Thép sau nhiệt 50–70HRC
• ✅ SKD11
• ✅ SKD61
• ✅ DC53
• ✅ H13
• ✅ S136
• ✅ Thép khuôn
• ✅ Thép hợp kim
• ✅ Thép carbon đã nhiệt luyện

Thông số kỹ thuật

• Series: ZSTNR
• Tên tiếng Anh: 2 Flutes Tapered Neck Type Radius Endmill
• Loại dao: Dao phay đầu phẳng bo góc R cổ côn
• Số me cắt: 2 me
• Kiểu đầu dao: Corner Radius
• Kiểu cổ: Tapered Neck Type
• Góc xoắn: 30°
• Vật liệu: Ultra Fine Carbide
• Lớp phủ: AlTiN-HH
• Dung sai bán kính R: ±0.01 mm
• Dung sai đường kính: 0 ~ -0.015 mm
• Dung sai chuôi: h5
• Góc côn: 0.4° đến 1.5° (tùy model)
• Đường kính dao: Ø1 – Ø20 mm
• Bán kính bo góc: R0.05 – R3.0 (tùy model)
• Ứng dụng: Gia công hốc sâu, thành nghiêng, khuôn có góc thoát, bo góc R và gia công tinh trên máy CNC.

Ứng dụng

• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công khuôn đúc.
• Gia công hốc sâu có góc thoát.
• Gia công thành khuôn nghiêng.
• Gia công các góc bo R.
• Gia công điện cực.
• Gia công chi tiết cơ khí chính xác.
• Gia công CNC tốc độ cao trên thép cứng.
