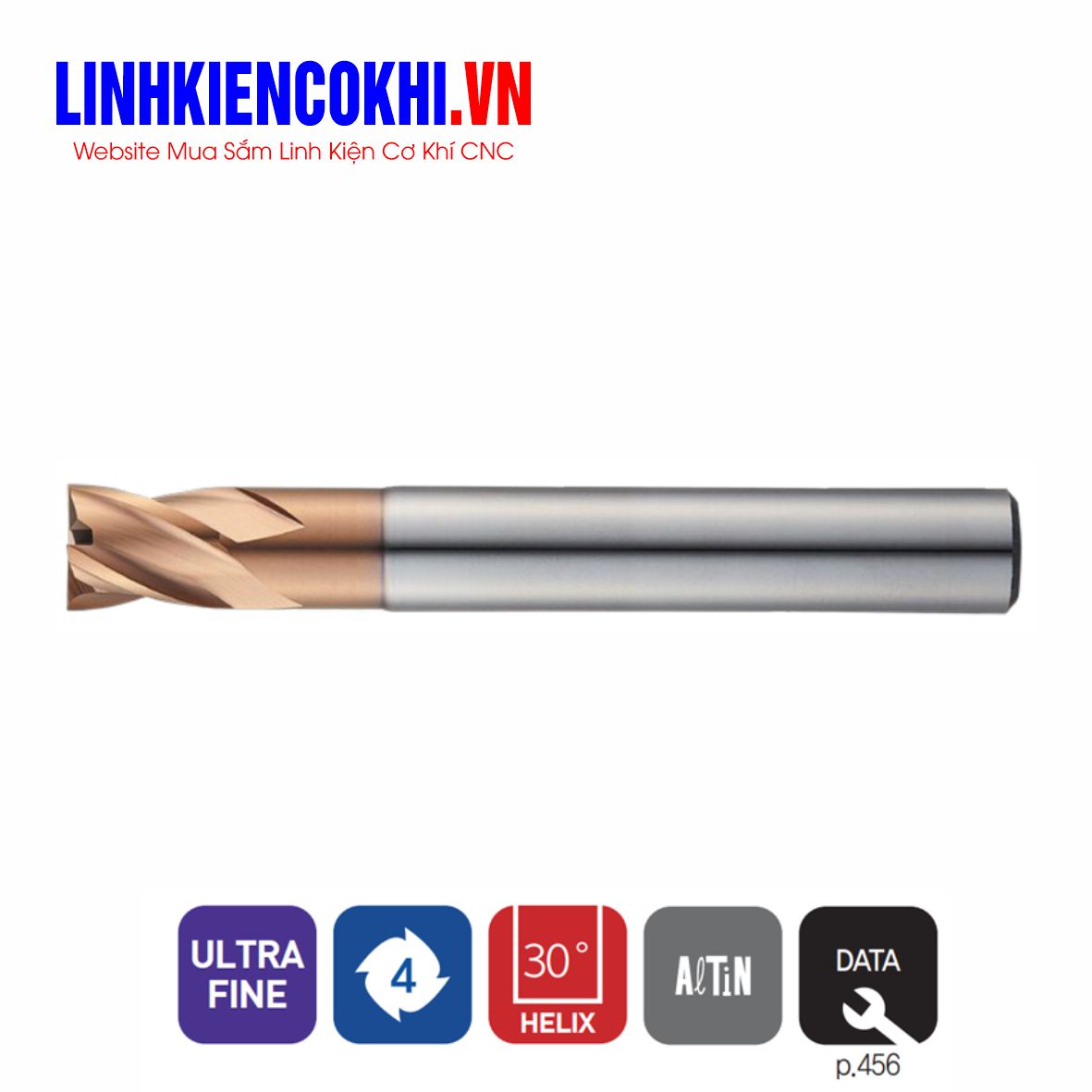

Dao phay ngón phẳng 4 me 70HRC ZE704 Widin

Dao phay ngón ZE704 của WIDIN là dòng dao phay ngón phẳng carbide 4 me (4 Flutes Neck Type Square Endmill) được thiết kế chuyên dụng cho gia công thép sau nhiệt có độ cứng từ 50–70 HRC. Với thiết kế cổ dao (Neck Type) giúp tăng khả năng tiếp cận các hốc sâu, thành cao và khuôn có biên dạng phức tạp, ZE704 là lựa chọn tối ưu cho ngành khuôn mẫu chính xác, linh kiện ô tô, hàng không và cơ khí CNC.

ZE704 sử dụng Ultra Fine Carbide kết hợp lớp phủ AlTiN-HH chịu nhiệt cao, cho phép gia công tốc độ cao (High Speed Machining) ngay cả trong điều kiện cắt khô. Thiết kế 4 me cắt cùng góc xoắn 30° giúp tăng độ cứng vững của dao, giảm rung động, cải thiện khả năng thoát phoi và mang lại bề mặt gia công mịn hơn so với dao 2 me trong các nguyên công phay thành, phay biên dạng và phay tinh.

Một ưu điểm nổi bật của ZE704 là thiết kế góc trước (Rake Angle) được tối ưu nhằm tăng độ bền lưỡi cắt, hạn chế sứt mẻ khi gia công thép cứng. Dao đạt hiệu quả cao trên các vật liệu như SKD11, SKD61 sau nhiệt, thép khuôn, thép hợp kim và thép carbon đã xử lý nhiệt đến khoảng 70 HRC.

Ưu điểm nổi bật

• ✔ Carbide hạt siêu mịn (Ultra Fine Carbide) cho tuổi thọ dao vượt trội.
• ✔ Lớp phủ AlTiN-HH chống mài mòn và chịu nhiệt rất cao.
• ✔ Thiết kế 4 me cắt tăng độ cứng vững, phù hợp gia công tốc độ cao.
• ✔ Góc xoắn 30° giúp giảm rung và cải thiện chất lượng bề mặt.
• ✔ Thiết kế Neck Type hỗ trợ gia công hốc sâu và thành cao.
• ✔ Gia công khô hoặc có làm mát đều đạt hiệu suất cao.
• ✔ Khả năng chống mẻ lưỡi cắt tốt khi gia công thép cứng.
• ✔ Độ chính xác cao, thích hợp cho gia công bán tinh và tinh khuôn mẫu.

Vật liệu gia công phù hợp

• ✅ Thép carbon
• ✅ Thép hợp kim
• ✅ Thép tiền tôi (30–50 HRC)
• ✅ Thép sau nhiệt 50–70 HRC
• ✅ SKD11
• ✅ SKD61
• ✅ Thép khuôn
• ✅ Đồng
• ✅ Graphite
• ✅ Gang FCD500.

Thông số kỹ thuật

• Series: ZE704
• Loại dao: Square End Mill (Dao phay ngón phẳng)
• Thiết kế: Neck Type
• Số me cắt: 4 me
• Góc xoắn: 30°
• Vật liệu: Ultra Fine Carbide
• Lớp phủ: AlTiN-HH
• Đường kính tiêu chuẩn: D1 – D20 mm
• Độ cứng gia công khuyến nghị: 50–70 HRC
• Ứng dụng: Phay thành, phay hốc sâu, phay cạnh, phay tinh khuôn và chi tiết chính xác CNC.

Ứng dụng

• Gia công khuôn ép nhựa.
• Gia công khuôn đột dập.
• Khuôn đúc áp lực.
• Linh kiện ô tô, xe máy.
• Chi tiết cơ khí chính xác.
• Gia công thép cứng tốc độ cao.
• Phay thành cao và hốc sâu yêu cầu độ ổn định lớn.
