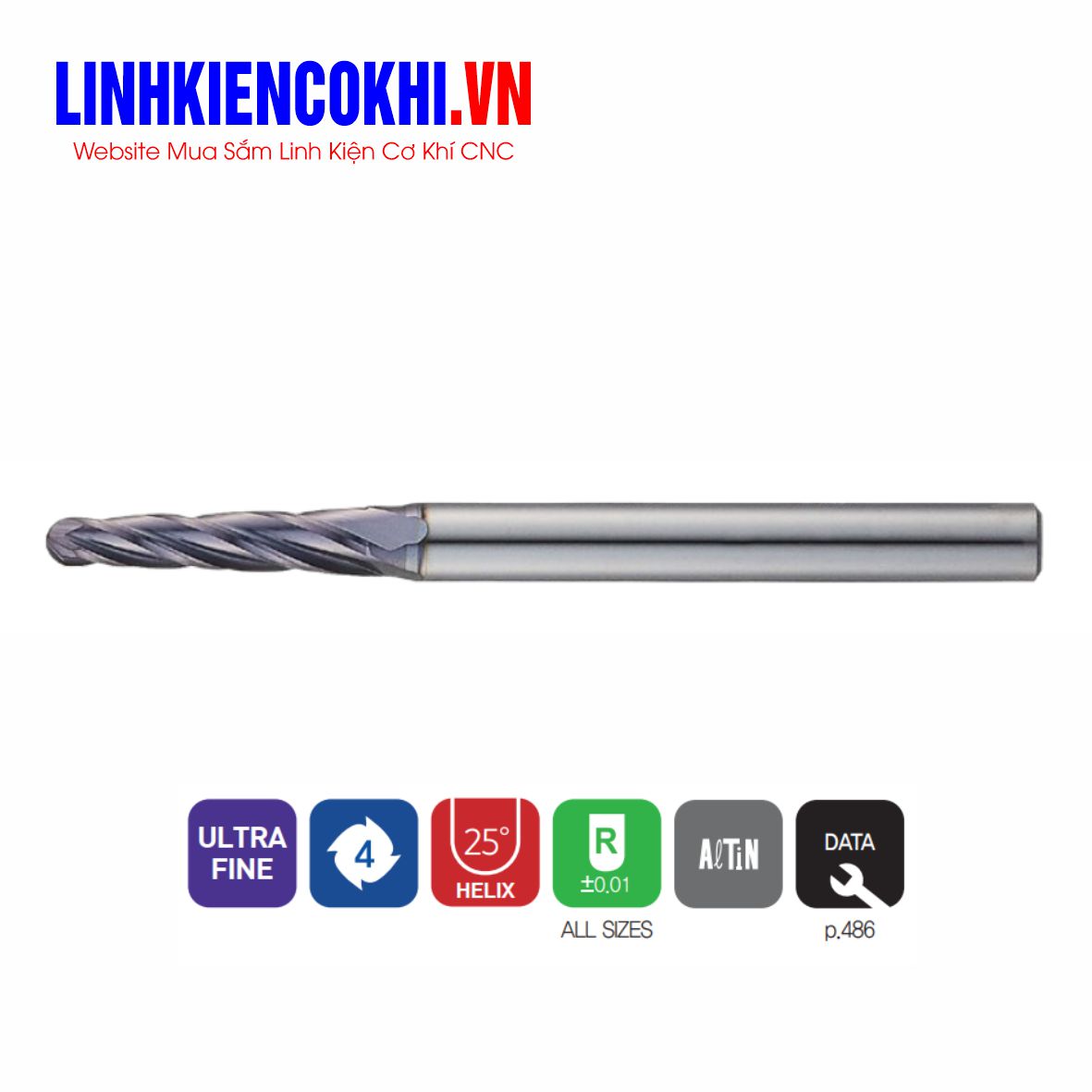

Dao phay côn đầu cầu 4 me 30~50HRC TPRB4-100 Widin

Danh mục: Thẻ: , , , , , , , , , , , , , , , Thương hiệu:

Giá: Liên hệ

Mô tả sản phẩm
  • Mã sản phẩm: TPRB4-100
  • Size: Dao phay côn 1°, đầu cầu, 3 me, chạy 30~50HRC
  • Vật liệu: Ultra file carbide
  • Thương hiệu: JJ Tool
  • Xuất xứ: Hàn Quốc
  • Phân phôi: Công ty Synce

ƯU ĐÃI VÀ CAM KẾT Sản phẩm chính hãng 100% từ nhà sản xuất
Giá cạnh tranh nhất trên thị trường
Giao hành nhanh trên toàn quốc
Đội ngũ tư vấn 24/7 luôn sẵn sàng
Hotline/Zalo:
09777.42.938 Mr Tuyển
0379.976.938 Mr Dũng
0334.224.938 Mr Huỳnh

WIDIN TPRB4-100 là dòng dao phay carbide nguyên khối 4 me, đầu cầu, thân côn 1°, được thiết kế cho các nguyên công phay bề mặt nghiêng, thành côn và biên dạng 3D. Thiết kế tapered rib giúp tăng độ cứng vững của dao, đặc biệt hữu ích khi gia công các vị trí sâu hoặc cần phần làm việc dài.

Dòng TPRB4-100 phù hợp với gia công khuôn mẫu, điện cực, lòng khuôn, bề mặt 3D và các chi tiết có thành nghiêng.

Đặc điểm nổi bật

  • Dao phay đầu cầu 4 me cắt.
  • Carbide nguyên khối.
  • Góc côn thân 1°00′.
  • Góc xoắn 25° theo catalogue WIDIN.
  • Lớp phủ AlTiN, hỗ trợ gia công thép và làm việc ở nhiệt độ cắt cao.
  • Thiết kế tapered rib tăng độ cứng vững và hiệu quả gia công.
  • Dung sai đường kính cắt D: 0 / -0.05 mm.
  • Dung sai cán h6.
  • Độ chính xác bán kính cầu R ±0.01 mm.

Khả năng gia công

TPRB4-100 đặc biệt phù hợp cho nhóm ứng dụng:

Thép carbon – thép hợp kim – thép khuôn khoảng 30~50HRC, tùy điều kiện máy, gá đặt và chế độ cắt.

Với cấu trúc 4 me + thân côn, dao có độ cứng vững tốt hơn dạng cổ thẳng mảnh khi phải vươn sâu. Đây là lợi thế đáng kể khi gia công lòng khuôn sâu, thành nghiêng, góc khuất và các bề mặt 3D.

Dải kích thước

Catalogue WIDIN thể hiện TPRB4-100 có nhiều lựa chọn kích thước nhỏ, ví dụ D0.6, D0.8, D1.0, D1.2, D1.5, D1.6, D1.8, D2.0, D2.5…, với chiều dài làm việc khác nhau tùy đường kính.

Ví dụ:

Mã D R Góc côn L1 L2 Cán
TPRB4 010-06-100 1.0 R0.5 1° 6 45 Ø4
TPRB4 010-12-100 1.0 R0.5 1° 12 45 Ø4
TPRB4 015-20-100 1.5 R0.75 1° 20 55 Ø4
TPRB4 020-25-100 2.0 R1.0 1° 25 55 Ø4
TPRB4 025-25-100 2.5 R1.25 1° 25 55 Ø4

Các kích thước trên được lấy trực tiếp từ bảng TPRB4-100 của catalogue WIDIN.

Ứng dụng tiêu biểu

TPRB4-100 thích hợp cho phay tinh và bán tinh khuôn 3D, phay thành côn, lòng khuôn sâu, khuôn ép nhựa, khuôn dập, chi tiết cơ khí chính xác và các bề mặt cong phức tạp.

So với dao cầu cổ thẳng thông thường, điểm đáng chú ý của TPRB4-100 là phần thân côn 1° gia cường độ cứng. Khi cần dao nhỏ nhưng chiều vươn tương đối lớn, thiết kế này giúp giảm xu hướng rung và biến dạng dao trong quá trình gia công.

Phân biệt TPRB4-050 / 075 / 100

Ba dòng có ngoại hình khá giống nhau nhưng khác góc côn:

  • TPRB4-050: côn 0°30′
  • TPRB4-075: côn 0°45′
  • TPRB4-100: côn 1°00′

Vì vậy, TPRB4-100 nên ưu tiên khi biên dạng chi tiết cho phép góc thoát 1° và cần tăng độ cứng vững cho dao.
