Dao phay côn đầu cầu 4 me 30~50HRC TPRB4-075 Widin

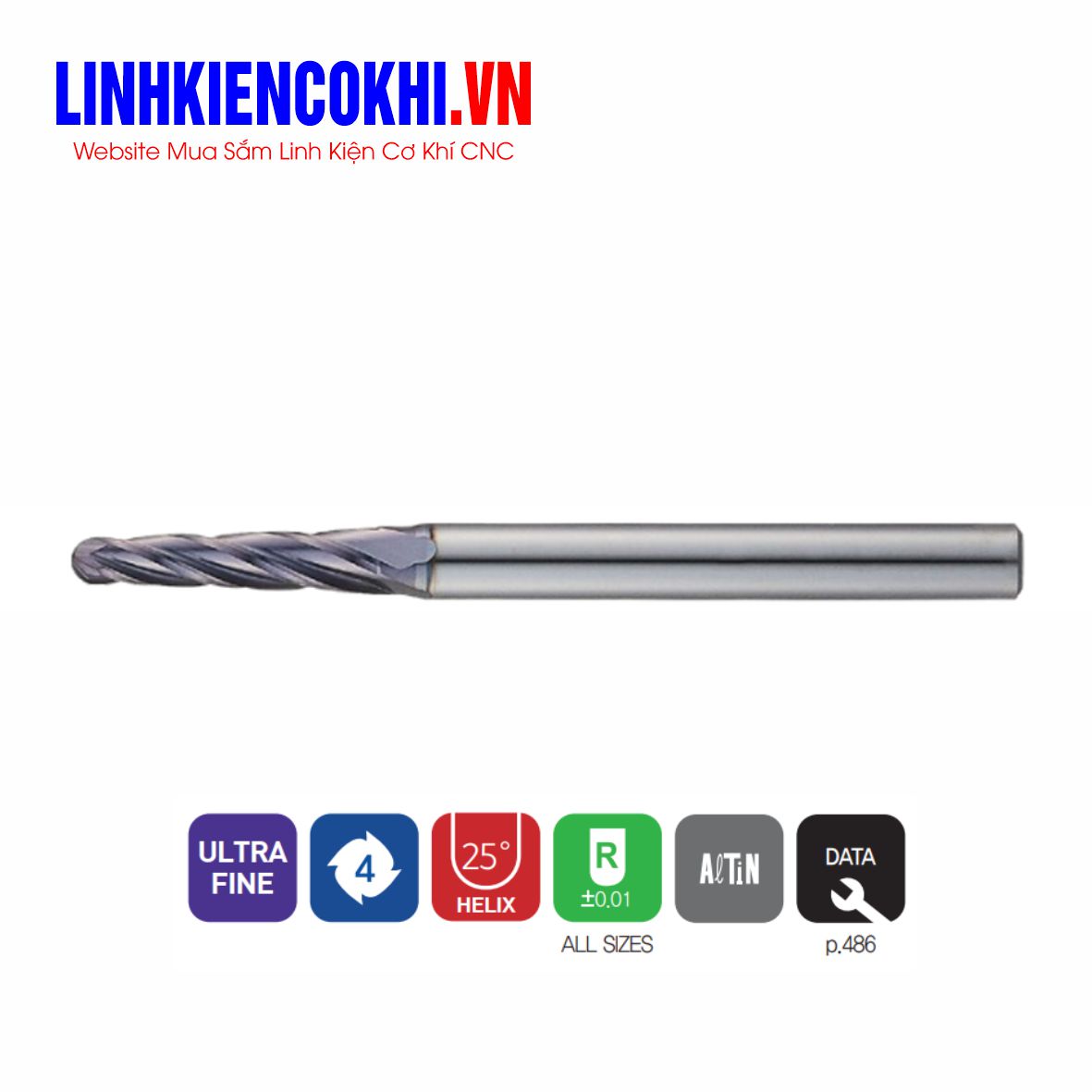

TPRB4-075 WIDIN là dao phay carbide đầu cầu 4 me, thân côn 0.75°, thuộc dòng 4 Flutes Tapered Ball Nose Endmill. Dòng này được WIDIN thiết kế cho gia công rib khuôn, thành nghiêng, hốc sâu và bề mặt 3D, đặc biệt hiệu quả trên thép tiền tôi 30–50HRC.

Điểm quan trọng của mã “-075” chính là góc côn 0.75° = 45′. Đây là khác biệt cần lưu ý khi lựa chọn giữa TPRB4-050, -075, -100, -150 và -200.

Đặc điểm nổi bật

• 4 me cắt – thích hợp bán tinh và tinh, tăng năng suất gia công.
• Đầu cầu Ball Nose – chuyên chạy biên dạng cong và bề mặt 3D.
• Góc côn 0.75° (45′).
• Góc xoắn 25°.
• Carbide Ultra Fine.
• Phủ AlTiN.
• Dung sai bán kính R ±0.01 mm.
• Dung sai đường kính 0 / -0.05 mm.
• Dung sai cán h6.
• Thiết kế tapered rib giúp tăng độ cứng vững và nâng cao hiệu quả gia công.

Khả năng gia công

Theo bảng vật liệu của WIDIN, TPRB4-075 được đánh giá Excellent (◎) cho Prehardened Steel 30–50HRC. Ngoài ra còn có thể sử dụng cho thép carbon, thép hợp kim, SKD61/SKD11 đến khoảng 55HRC, gang và inox tùy điều kiện gia công.

Đây là dòng đặc biệt đáng chú ý cho gia công khuôn chính xác:

• Rib khuôn sâu và hẹp.
• Core & cavity.
• Thành nghiêng 0.75°.
• Phay tinh bề mặt 3D.
• Các góc lượn sâu khó tiếp cận.
• Khuôn điện tử, connector và chi tiết khuôn nhỏ.
• Gia công thép tiền tôi 30–50HRC.

Dải kích thước

TPRB4-075 có dải đường kính nhỏ, tập trung cho rib processing. Catalogue thể hiện các kích thước từ D0.6 mm trở lên, với nhiều chiều dài phần côn khác nhau. Ví dụ:

Catalogue cũng lưu ý các sản phẩm TPRB4-075 trong bảng này được sản xuất theo đơn đặt hàng.

Phân biệt nhanh dòng TPRB4

TPRB4-050 = côn 0.5°
TPRB4-075 = côn 0.75°
TPRB4-100 = côn 1.0°
TPRB4-150 = côn 1.5°
TPRB4-200 = côn 2.0°

Vì vậy khi khách hàng hỏi TPRB4, ngoài D, R và chiều dài L1, cần hỏi thêm góc côn của thành khuôn để chọn đúng series.
