Dao phay côn 4 me cổ dài 30~50HRC TPRB4-150 Widin

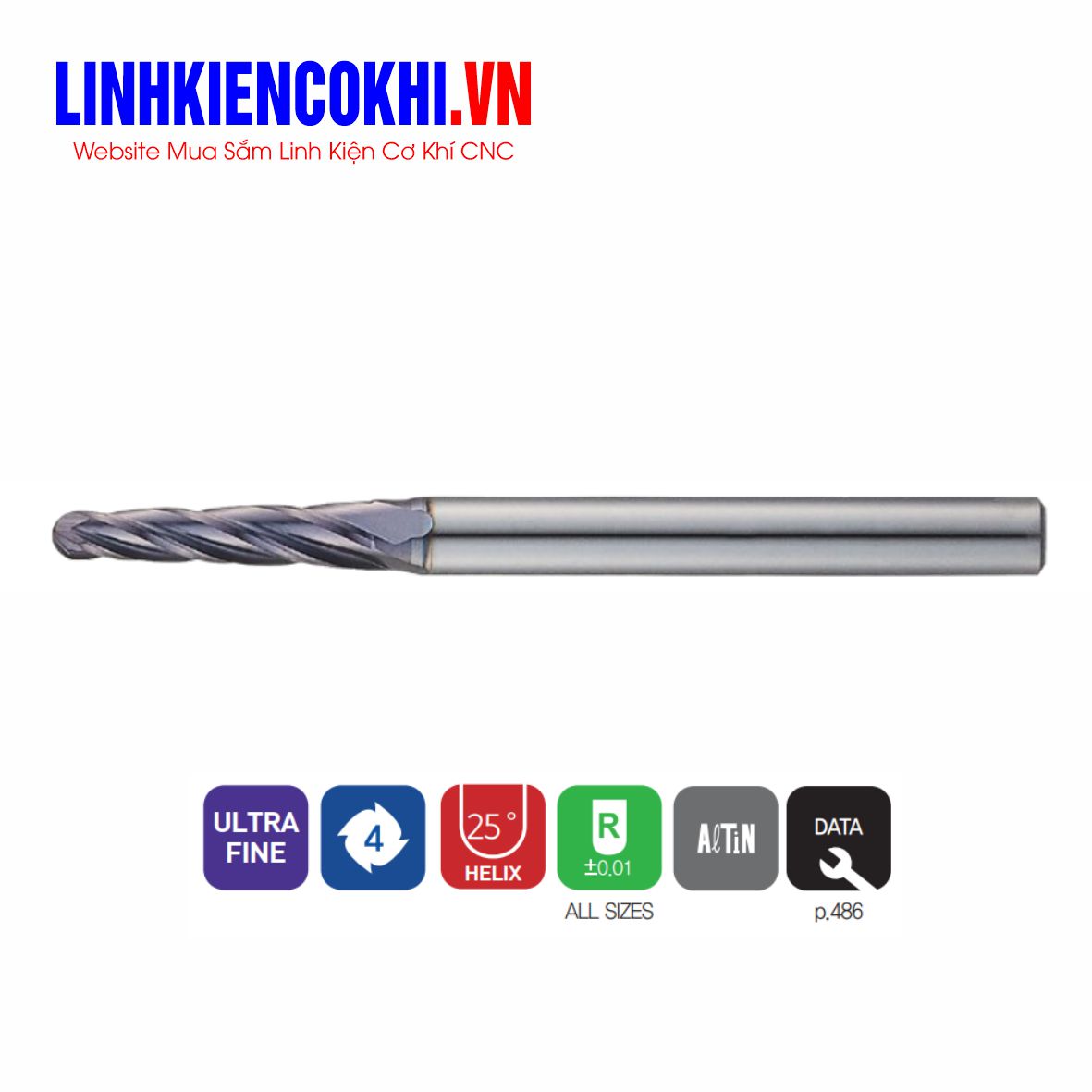

WIDIN TPRB4-150 là dòng dao phay carbide 4 me, đầu cầu, thân/cổ côn 1°30′, chuyên dùng cho các nguyên công phay biên dạng 3D, bề mặt nghiêng và các vị trí sâu trong gia công khuôn mẫu. Thiết kế Tapered Rib giúp tăng độ cứng vững của dao khi phần làm việc dài, từ đó cải thiện độ ổn định và hiệu quả gia công.

Đặc điểm nổi bật

• 4 me cắt – tăng số lưỡi tham gia cắt, phù hợp gia công tinh và bán tinh.
• Đầu cầu (Ball Nose) – thích hợp chạy contour, surface và biên dạng 3D.
• Góc côn 1°30′ – tăng độ cứng vững so với thiết kế cổ thẳng có cùng chiều dài vươn.
• Góc xoắn 25°.
• Carbide nguyên khối.
• Lớp phủ AlTiN.
• Dung sai đường kính dao theo catalogue: 0 / -0.05 mm.
• Dung sai cán: h6.

Ứng dụng

TPRB4-150 đặc biệt phù hợp với:

Gia công khuôn mẫu – lòng khuôn sâu – mặt nghiêng – mặt cong 3D – góc lượn – các vùng mà dao đầu cầu thông thường khó tiếp cận.

WIDIN mô tả TPRB4-150 là dòng phù hợp gia công bề mặt nghiêng với góc côn 1.5°, đồng thời thiết kế tapered rib được sử dụng nhằm tăng độ cứng vững và nâng cao hiệu quả gia công.

Dải kích thước

Dòng TPRB4-150 có nhiều lựa chọn đường kính nhỏ và chiều dài làm việc khác nhau. Ví dụ catalogue có các kích thước từ D0.6 / R0.3, D0.8 / R0.4, D1 / R0.5, D1.5 / R0.75, D2 / R1, D2.5 / R1.25… với nhiều lựa chọn chiều dài L1 để phù hợp từng vị trí gia công sâu.

Điểm mạnh của TPRB4-150

Với dao đầu cầu nhỏ nhưng phải vươn sâu, vấn đề thường gặp là rung dao và thiếu độ cứng vững. TPRB4-150 giải quyết theo hướng sử dụng thân côn 1°30′, vừa tạo khoảng thoát khi chạy thành nghiêng vừa gia cường tiết diện thân dao.

Đây là lựa chọn đáng chú ý cho gia công khuôn có hốc sâu, thành nghiêng và các chi tiết 3D nhỏ yêu cầu độ chính xác cao.
