Dao phay phẳng 2 me dài 10~30HRC TX222 Widin

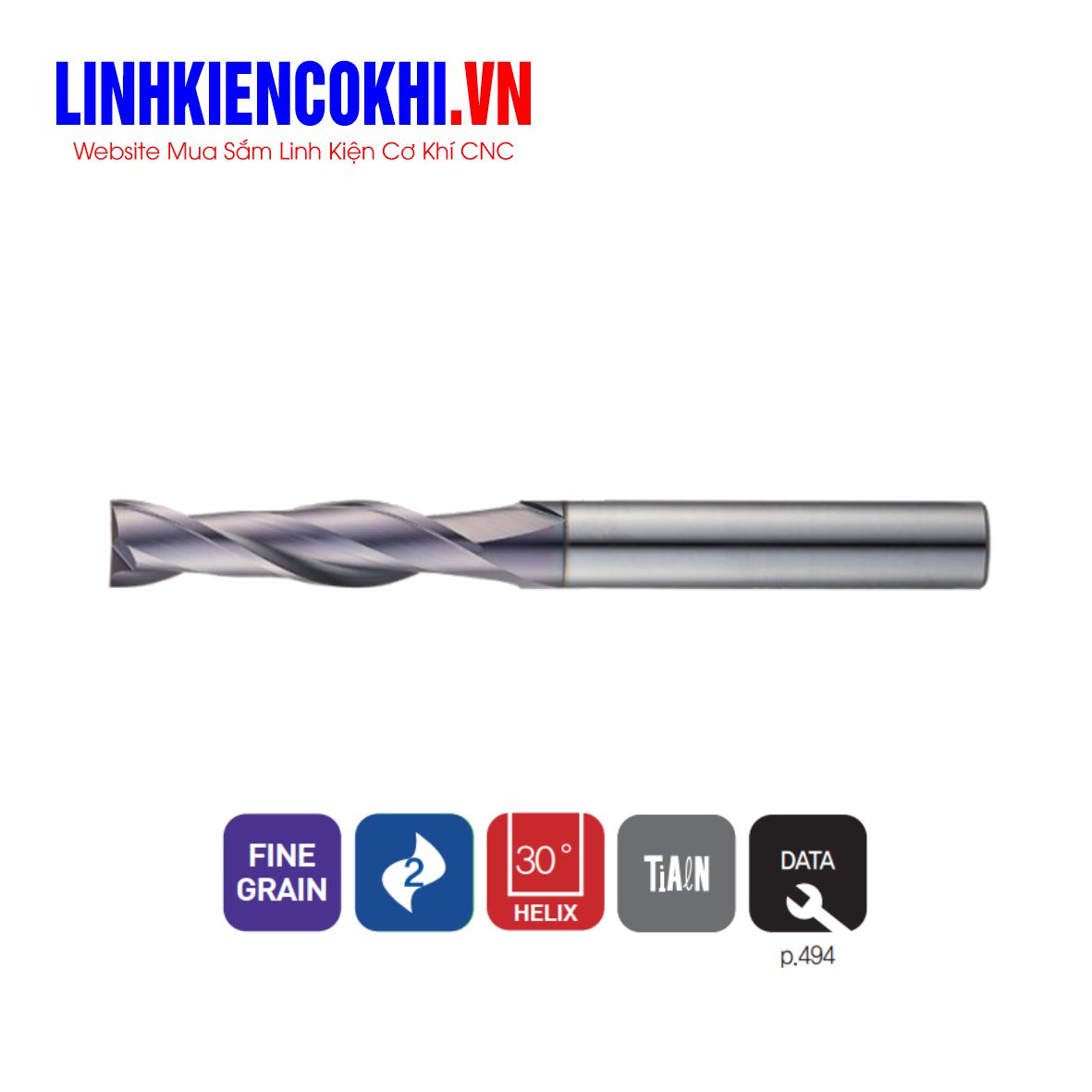

TX222 WIDIN là dòng dao phay ngón phẳng 2 me dài (2 Flutes Long Square Endmill), được thiết kế cho gia công thép và thép hợp kim trong dải độ cứng khoảng 10~30HRC.

Dao sử dụng Fine Grain Carbide, kết hợp lớp phủ TiAlN và góc xoắn 30°. Điểm nổi bật của TX222 là chiều dài lưỡi cắt lớn, phù hợp cho các nguyên công phay thành sâu, phay cạnh dài, phay rãnh sâu và gia công các chi tiết cần chiều dài cắt lớn hơn dao tiêu chuẩn.

Thiết kế 2 me cắt tạo không gian chứa và thoát phoi tốt, giúp TX222 phù hợp cho cả gia công thô, bán tinh và các nguyên công phay cần lượng phoi thoát ra ổn định.

Đặc điểm nổi bật

• Thiết kế 2 me cắt, tạo không gian thoát phoi lớn.
• Dạng Long Square Endmill – dao phay đầu phẳng lưỡi dài.
• Chiều dài lưỡi cắt lớn, phù hợp gia công thành và rãnh có chiều sâu lớn.
• Góc xoắn 30° Helix, hỗ trợ quá trình cắt ổn định.
• Sử dụng Fine Grain Carbide, có độ cứng và khả năng chống mài mòn tốt.
• Lớp phủ TiAlN hỗ trợ khả năng chịu nhiệt và nâng cao tuổi thọ lưỡi cắt.
• Thiết kế 2 me hỗ trợ thoát phoi tốt khi phay rãnh.
• Phù hợp gia công thép trong dải độ cứng khoảng 10~30HRC.

Vật liệu gia công phù hợp

TX222 WIDIN phù hợp cho:

• Thép carbon.
• Thép kết cấu.
• Thép hợp kim.
• Thép khuôn chưa nhiệt luyện.
• Thép có độ cứng thấp đến trung bình.
• Các loại thép trong dải độ cứng khoảng 10~30HRC.

Ứng dụng

Dao phay TX222 phù hợp cho:

• Phay rãnh sâu.
• Phay cạnh dài.
• Phay thành sâu.
• Phay vai.
• Phay hốc.
• Phay biên dạng 2D.
• Gia công các chi tiết cần chiều dài lưỡi cắt lớn.
• Gia công thô và bán tinh.
• Gia công khuôn mẫu và chi tiết cơ khí chính xác.

Do TX222 có lưỡi cắt dài, độ cứng vững sẽ thấp hơn dao có chiều dài lưỡi ngắn cùng đường kính. Khi gia công nên lựa chọn chiều dài nhô dao hợp lý và điều chỉnh Ap, Ae, tốc độ cắt và lượng tiến dao phù hợp để hạn chế rung động.

Thông số kỹ thuật

Series: TX222
Loại dao: 2 Flutes Long Square Endmill
Kiểu đầu: Square End – đầu phẳng
Số me: 2 me
Góc xoắn: 30°
Vật liệu: Fine Grain Carbide
Lớp phủ: TiAlN
Dải độ cứng ứng dụng: 10~30HRC
Đặc điểm: Long Cutting Edge – lưỡi cắt dài
Thương hiệu: WIDIN – Korea
