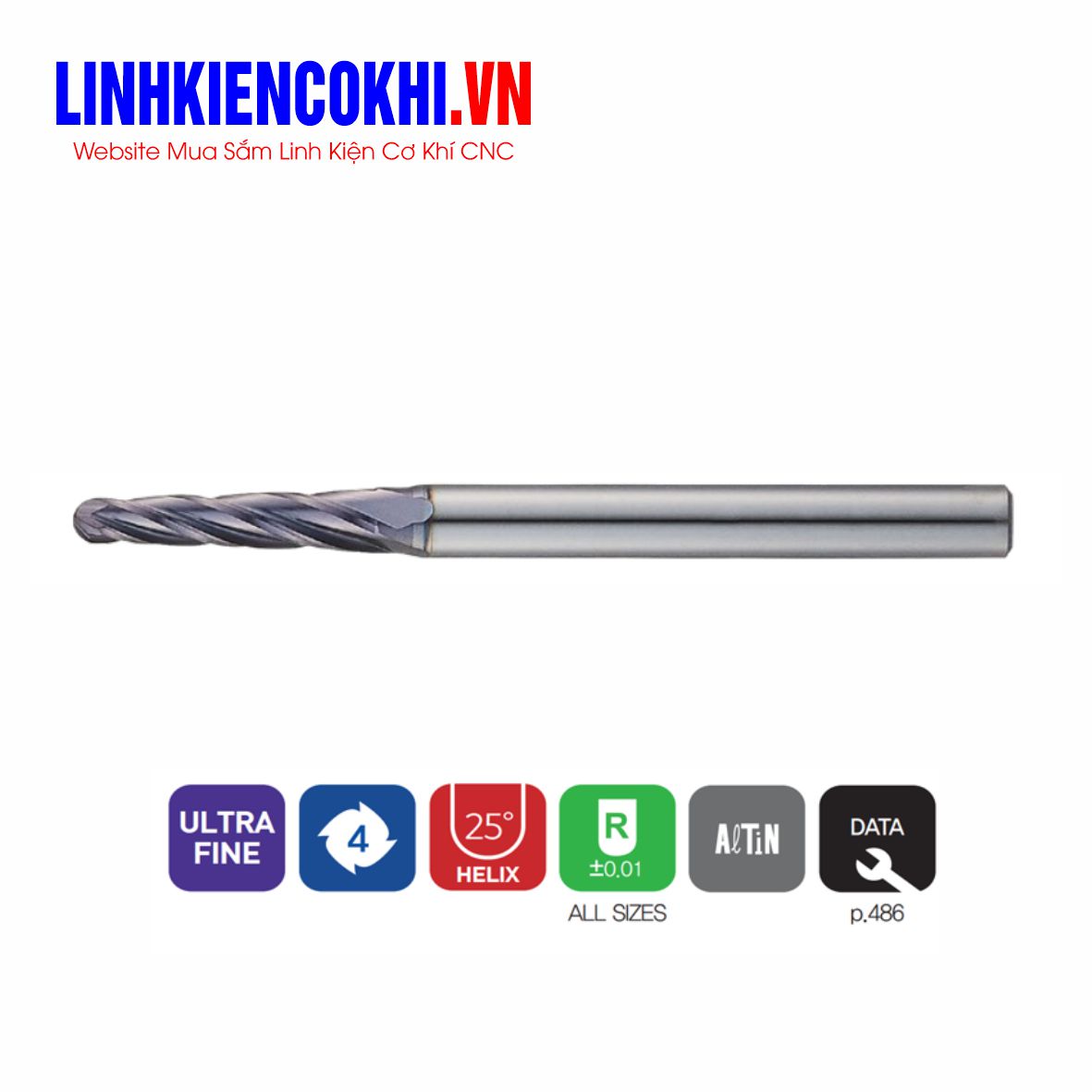

Dao phay côn đầu cầu 4 me 30~50HRC TPRB4-050 Widin

TPRB4-050 WIDIN là dòng dao phay carbide đầu cầu 4 me, thân/cổ côn (4 Flutes Tapered Ball Nose Endmill), được thiết kế chuyên cho gia công rib, rãnh sâu, thành nghiêng và các chi tiết khuôn có biên dạng 3D.

Catalogue WIDIN xếp TPRB4-050 vào nhóm Taper Ball – Rib Processing – HSC, cho thấy đây là dòng dao định hướng rõ cho gia công khuôn và rib tốc độ cao.

Đặc điểm nổi bật

• 4 me cắt: tăng số lưỡi tham gia cắt, phù hợp gia công tinh và nâng cao năng suất.
• Đầu cầu – Ball Nose: thích hợp chạy contour, bề mặt cong 3D và lòng khuôn.
• Thiết kế thân/cổ côn: tăng độ cứng vững so với dạng cổ nhỏ kéo dài, đặc biệt hữu ích khi gia công sâu.
• Góc xoắn 25° theo thông tin thể hiện trên catalogue.
• Carbide Ultra Fine.
• Phủ AlTiN.
• Dung sai bán kính R ±0.01 mm – All Sizes theo hình catalogue.
• Dòng TPRB của WIDIN có nhiều lựa chọn góc côn; các biến thể hiện hành của hãng cho thấy các cấu hình như 0°30′, 1°, 1°30′, 3°… tùy mã cụ thể.

Điểm mạnh của TPRB4-050

Điểm đáng chú ý nhất của dòng này là sự kết hợp đầu cầu + 4 me + thân côn. Với các hốc sâu hoặc rib khuôn, nếu dùng dao đầu cầu cổ nhỏ dài thông thường thì độ võng và rung của dao có thể trở thành vấn đề. Thiết kế côn giúp thân dao lớn dần về phía chuôi, nhờ đó tăng tiết diện và độ cứng vững.

4 me cũng là lợi thế khi chạy tinh bề mặt: với cùng lượng chạy dao trên mỗi răng, có thể đạt feed tổng cao hơn so với dao 2 me. Vì vậy TPRB4-050 phù hợp với các nguyên công cần đồng thời độ chính xác bề mặt và năng suất.

Ứng dụng phù hợp

TPRB4-050 đặc biệt phù hợp cho:

• Gia công rib khuôn.
• Phay hốc sâu và thành nghiêng.
• Gia công core & cavity.
• Phay tinh bề mặt 3D.
• Gia công các góc bo và chuyển tiếp trong khuôn.
• Khuôn nhựa, khuôn dập và chi tiết chính xác.
• Thép carbon, thép hợp kim và đặc biệt nhóm thép tiền tôi khoảng 30–50HRC.

Các dòng tapered carbide 4 me của WIDIN cũng được hãng định hướng cho mold & die, thép tiền tôi, thép hợp kim và thép carbon.

TPRB4-050 khác gì TB504?

Hai dòng nhìn khá giống nhau nhưng định hướng sử dụng khác nhau:

Catalogue WIDIN mô tả TB504 phù hợp cho bề mặt nghiêng với nhiều góc taper và nhấn mạnh chất lượng bề mặt nhờ thiết kế 4 me; trong khi TPRB4-050 được phân loại riêng là Rib Processing – HSC.
