Dao phay côn đầu phẳng 3 me 30~50HRC TE503 Widin

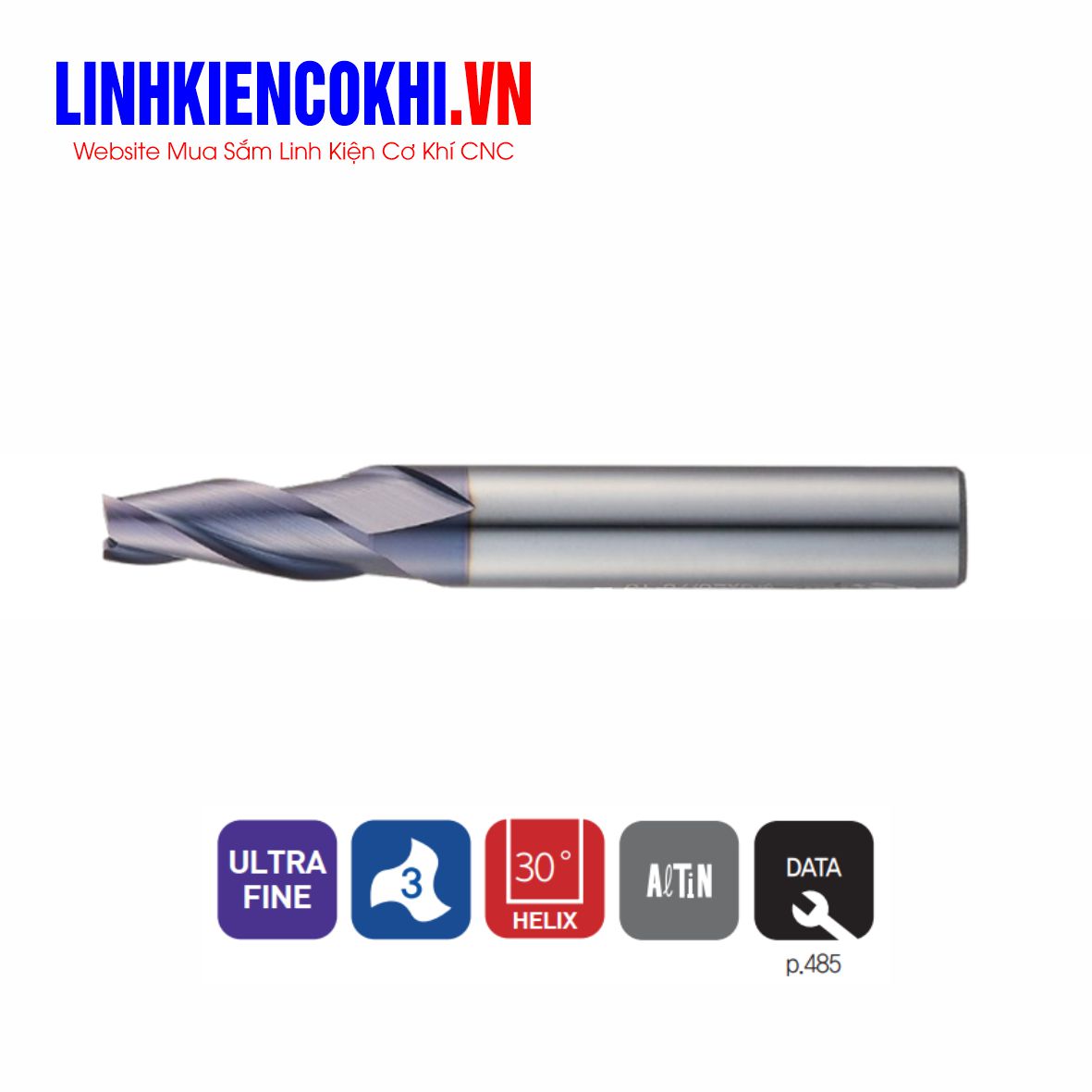

TE503 WIDIN là dòng dao phay ngón đầu phẳng 3 me, thiết kế cổ côn (3 Flutes Tapered Neck Type Square Endmill), chuyên dùng cho gia công thành nghiêng, hốc khuôn và các vị trí cần vươn dao sâu.

Điểm đáng chú ý của TE503 là phần cổ được thiết kế theo nhiều góc côn 1°, 2°, 3° và 5°. Theo catalogue WIDIN, thiết kế này phù hợp trực tiếp cho việc gia công các bề mặt nghiêng với nhiều góc taper khác nhau.

Đặc điểm nổi bật

• 3 me cắt – cân bằng tốt giữa độ cứng vững, khả năng thoát phoi và năng suất.
• Đầu phẳng (Square Endmill) – phù hợp phay đáy, thành và contour.
• Cổ côn Tapered Neck giúp tăng tiết diện thân dao so với cổ thẳng dài, nhờ đó có lợi khi gia công sâu.
• Góc xoắn 30°.
• Carbide hạt siêu mịn Ultra Fine.
• Phủ AlTiN.
• Dung sai đường kính ±0.02 mm.
• Chuôi dao dung sai h6.
• Có nhiều góc côn 1° / 2° / 3° / 5°.

Khả năng gia công vật liệu

TE503 đặc biệt phù hợp với nhóm thép tiền tôi 30–50HRC, được WIDIN đánh giá ở mức Excellent (◎). Ngoài ra catalogue còn đánh giá phù hợp với thép carbon, thép hợp kim, SKD61/SKD11 tới khoảng 55HRC, gang và inox ở mức Good (○).

Điều này cũng phù hợp với cách WIDIN hiện phân nhóm dòng dụng cụ dành cho vật liệu tôi cứng: nhóm 30–50HRC nằm trong phạm vi ứng dụng riêng của hãng.

Dải kích thước TE503

TE503 có đường kính từ D3 đến D10 mm, với nhiều cấu hình góc côn:

Các kích thước và cấu hình trên được WIDIN liệt kê trực tiếp cho series TE503.

Ứng dụng

TE503 rất đáng chú ý cho gia công khuôn mẫu, nhất là:

• Phay thành khuôn có draft angle.
• Phay hốc sâu.
• Gia công thành nghiêng 1°–5°.
• Phay đáy phẳng kết hợp thành nghiêng.
• Gia công core/cavity.
• Bán tinh và tinh thép tiền tôi 30–50HRC.

So với việc sử dụng dao cổ thẳng rất dài, cổ côn của TE503 giúp tăng lượng vật liệu ở phần thân/cổ dao. Về nguyên lý, điều này có thể giúp tăng độ cứng vững và hạn chế độ võng dao, đặc biệt hữu ích khi cần vươn dao sâu. Catalogue WIDIN cũng mô tả thiết kế tapered rib/neck nhằm tăng độ cứng và hiệu quả gia công.
