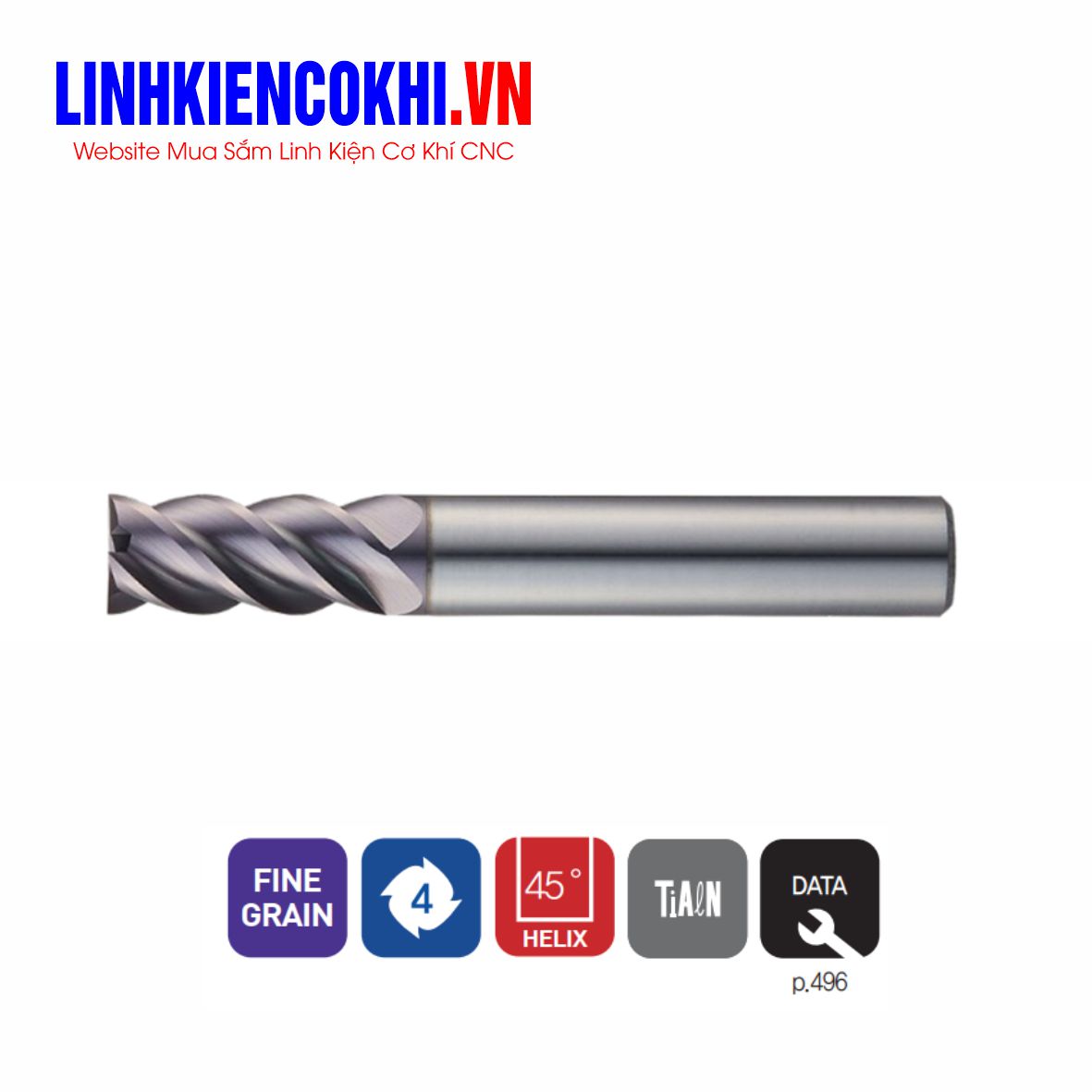

Dao phay phẳng 4 me xoắn 45 độ 10~30HRC TX304H Widin

TX304H WIDIN là dòng dao phay ngón phẳng 4 me góc xoắn 45° (4 Flutes 45° Helix Square Endmill), được thiết kế cho gia công thép và thép hợp kim trong dải độ cứng khoảng 10~30HRC.

Dao sử dụng Fine Grain Carbide, kết hợp lớp phủ TiAlN và thiết kế góc xoắn lớn 45° Helix. So với các dòng góc xoắn 30° thông thường, góc xoắn 45° giúp quá trình cắt êm hơn, giảm lực tác động đột ngột lên lưỡi cắt và phù hợp với các nguyên công phay cạnh, phay vai, bán tinh và phay tinh yêu cầu chất lượng bề mặt tốt.

Cấu trúc 4 me cắt đồng thời tăng số lưỡi tham gia gia công, giúp TX304H đạt độ ổn định và năng suất tốt trong gia công CNC.

Đặc điểm nổi bật

• Thiết kế 4 me cắt, tăng độ cứng vững và số lưỡi tham gia gia công.
• Dạng Square Endmill – dao phay đầu phẳng.
• Góc xoắn lớn 45° Helix, giúp quá trình vào cắt êm và ổn định.
• Hỗ trợ cải thiện chất lượng bề mặt khi phay cạnh và phay tinh.
• Sử dụng Fine Grain Carbide, có độ cứng và khả năng chống mài mòn tốt.
• Lớp phủ TiAlN hỗ trợ khả năng chịu nhiệt và nâng cao tuổi thọ dụng cụ.
• Thiết kế 4 me phù hợp cho gia công bán tinh và tinh.
• Phù hợp gia công thép trong dải độ cứng khoảng 10~30HRC.

Vật liệu gia công phù hợp

TX304H WIDIN phù hợp cho:

• Thép carbon.
• Thép kết cấu.
• Thép hợp kim.
• Thép khuôn chưa nhiệt luyện.
• Thép có độ cứng thấp đến trung bình.
• Các loại thép trong dải độ cứng khoảng 10~30HRC.

Ứng dụng

Dao phay TX304H phù hợp cho:

• Phay cạnh.
• Phay vai.
• Phay mặt bên.
• Phay hốc.
• Phay biên dạng.
• Gia công bán tinh.
• Gia công tinh.
• Gia công khuôn mẫu.
• Gia công chi tiết máy.
• Các nguyên công cần ưu tiên độ êm khi cắt và chất lượng bề mặt.

So với TX304 góc xoắn 30°, TX304H sử dụng góc xoắn 45°, phù hợp hơn khi cần quá trình cắt êm và chất lượng bề mặt thành tốt. TX304 30° có tính ứng dụng phổ thông hơn, trong khi TX304H thiên về phay cạnh, bán tinh và phay tinh.

Thông số kỹ thuật

Series: TX304H
Loại dao: 4 Flutes 45° Helix Square Endmill
Kiểu đầu: Square End – đầu phẳng
Số me: 4 me
Góc xoắn: 45° Helix
Vật liệu: Fine Grain Carbide
Lớp phủ: TiAlN
Dải độ cứng ứng dụng: 10~30HRC
Thương hiệu: WIDIN – Korea
