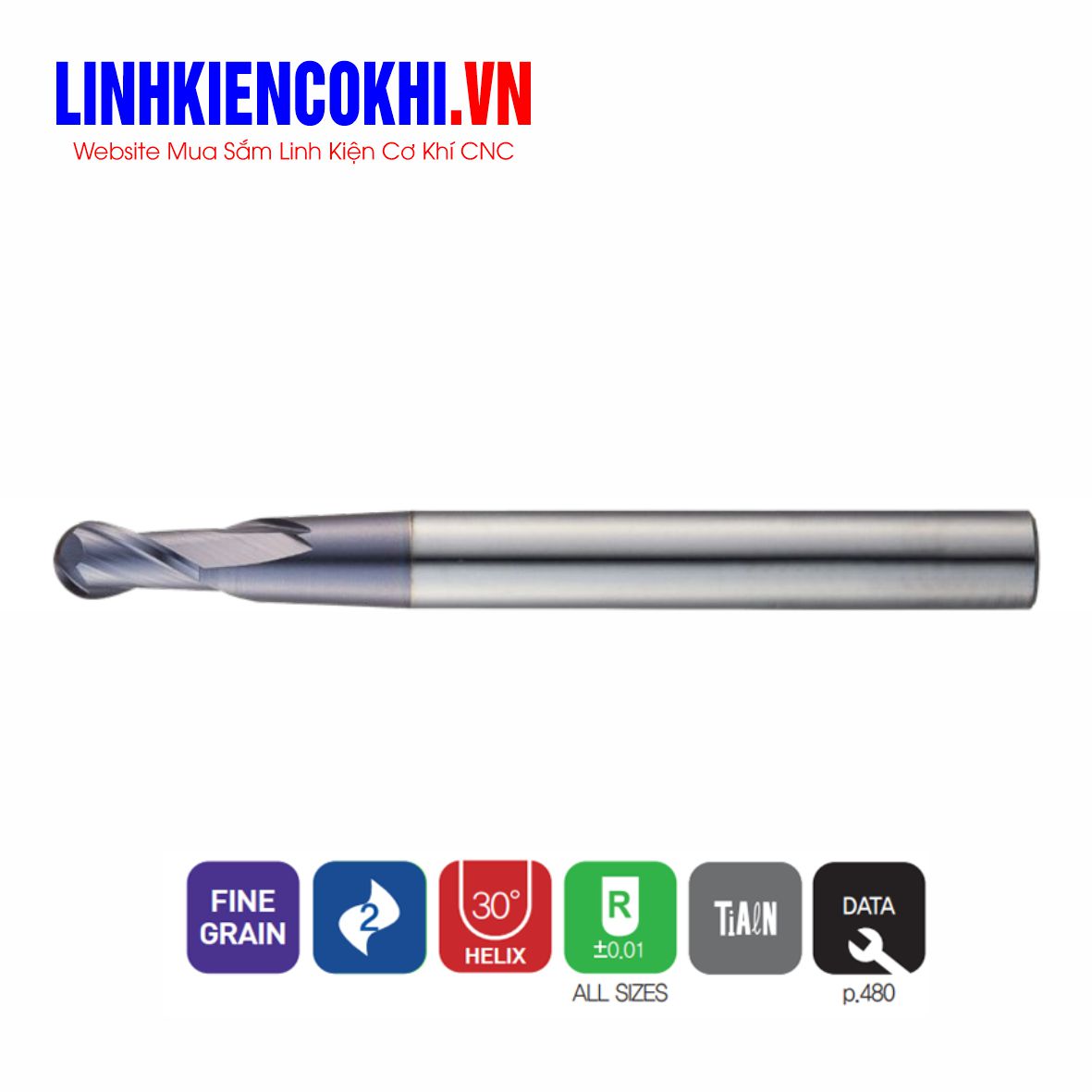

Dao phay cầu 2 me cổ côn 10~30HRC DB342 Widin

DB342 WIDIN là dòng dao phay cầu 2 me cổ côn (2 Flutes Tapered Neck Type Ball Nose Endmill), được thiết kế cho gia công thép và thép hợp kim trong dải độ cứng khoảng 10~30HRC.

Dao sử dụng Fine Grain Carbide, kết hợp lớp phủ TiAlN, góc xoắn 30° và thiết kế cổ côn – Tapered Neck. Kết cấu cổ côn giúp tăng độ cứng vững so với cổ thẳng khi cần gia công sâu, đồng thời tạo khoảng thoát để tiếp cận các thành nghiêng, hốc sâu và biên dạng 3D phức tạp.

Đầu cầu với độ chính xác bán kính R ±0.01 mm giúp DB342 phù hợp cho các nguyên công gia công khuôn mẫu, phay biên dạng, bán tinh và tinh bề mặt 3D.

Đặc điểm nổi bật

• Thiết kế 2 me cắt, hỗ trợ thoát phoi và gia công biên dạng ổn định.
• Dạng Ball Nose – đầu cầu, phù hợp cho bề mặt cong và biên dạng 3D.
• Thiết kế Tapered Neck – cổ côn, tăng độ cứng vững khi gia công vị trí sâu.
• Cổ côn hỗ trợ tránh va chạm với thành chi tiết khi gia công các khu vực khó tiếp cận.
• Độ chính xác bán kính cầu R ±0.01 mm – All Sizes.
• Góc xoắn 30° Helix, giúp quá trình cắt ổn định.
• Sử dụng Fine Grain Carbide, có độ cứng và khả năng chống mài mòn tốt.
• Lớp phủ TiAlN hỗ trợ chịu nhiệt và nâng cao tuổi thọ lưỡi cắt.
• Phù hợp gia công thép trong dải độ cứng khoảng 10~30HRC.

Vật liệu gia công phù hợp

DB342 WIDIN phù hợp cho:

• Thép carbon.
• Thép kết cấu.
• Thép hợp kim.
• Thép khuôn ở trạng thái chưa tôi hoặc độ cứng thấp.
• Các loại thép trong dải độ cứng khoảng 10~30HRC.

Ứng dụng

Dao phay cầu DB342 phù hợp cho:

• Phay biên dạng 3D.
• Phay bề mặt cong.
• Gia công hốc sâu.
• Gia công thành nghiêng.
• Gia công các vị trí sâu và khó tiếp cận.
• Gia công lòng khuôn và lõi khuôn.
• Phay bán tinh và phay tinh.
• Gia công khuôn mẫu.
• Gia công các chi tiết cơ khí có biên dạng phức tạp.

Thiết kế cổ côn đặc biệt hữu ích khi cần chiều dài tiếp cận lớn nhưng vẫn muốn duy trì độ cứng vững tốt hơn so với thiết kế cổ nhỏ thẳng có cùng điều kiện gia công.

Thông số kỹ thuật

Series: DB342
Loại dao: 2 Flutes Tapered Neck Type Ball Nose Endmill
Kiểu đầu: Ball Nose – đầu cầu
Số me: 2 me
Kiểu cổ: Tapered Neck – cổ côn
Độ chính xác R: ±0.01 mm – All Sizes
Góc xoắn: 30°
Vật liệu: Fine Grain Carbide
Lớp phủ: TiAlN
Dải độ cứng ứng dụng: 10~30HRC
Thương hiệu: WIDIN – Korea
